Номер 24-014-01 |
|
Наименование проекта Вайма механическая (ВМ 1200 (К) |
|
Назначение Склеивание в массив (пакет, щит) деревянных заготовок (брусков, планок, дощечек) любых древесных пород, соединением на "гладкую фугу". |
|
Рекомендуемая область применения При склеивании в массив деревянных заготовок. |
|

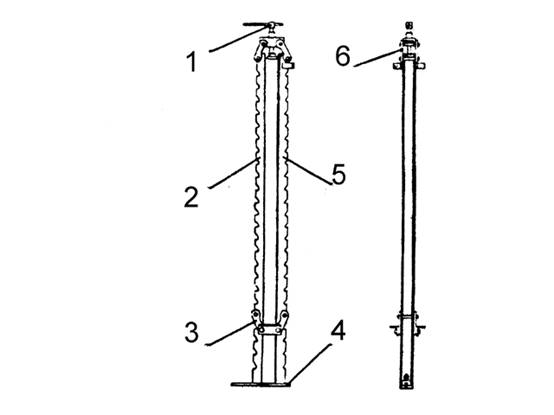

Описание Результат выполнения конструкторской разработки. Вайма состоит из неподвижного основания 5 (см.рисунок), вертикального подвижного прижима 2, нижней 3 и верхней 6 стяжек, механизма прижима 1, опоры 4. Верхняя и нижняя стяжки осуществляют силовое замыкание ваймы и обеспечивают зажим заготовок в вертикальной и горизонтальной плоскостях при вращении механизма прижима. Опора служит для установки ваймы на пол помещения, а также для направления и удержания от падения вертикального подвижного прижима. Основание, жестко закрепляемое на стене при установке ваймы, и подвижный прижим предназначен для выравнивания и фиксирования при зажиме склеи-ваемых брусков (планок, дощечек). Порядок работы на вайме сводится к следующему. Определяют необходимую высоту склеиваемого пакета заготовок (брусков, планок, дощечек) и, исходя из этого, устанавливают нижнюю стяжку на необходимую высоту. В соответствующие пазы также устанавливают на нужную толщину пакета вертикальный подвижный прижим. Затем верхнюю стяжку откидывают к стене и закладывают заготовки сверху ваймы. После набора нужной высоты пакета с помощью прижимного винта зажимают пакет до необходимого усилия склейки. По истечении необходимого времени склейки пакета винт отжимают и вынимают склеенный пакет.
Вайма механическая |
|
Преимущества перед известными аналогами Компактность, мобильность, конструктивная простота. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2 раза, повышение производительности труда в 1,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 26.01.2001 |
