Результат выполнения конструкторской разработки.

Практикой установлено, что для воспламенения мазута требуется плазмотрон мощностью 10-20 кВт, для большинства углей - 70-120 кВт, и только для углей с малым выходом летучих (2-4%) потребная мощность единичного плазмотрона достигает 400 кВт.

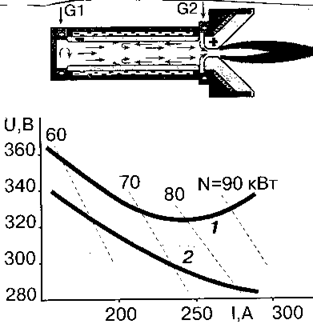

Наибольшее распространение на ТЭС для воспламенения углей получил двухкамерный плазмотрон ЭДП-212, схема которого приведена на рисунке; он надежен и удобен в эксплуатации.

В случае установки соленоида на анод приведенной схемы, вольтамперная характеристика дуги имеет как падающую, так и восходящую ветвь (смотри кривую 1); в отсутствии соленоида (кривая 2) - только падающую. Ресурс работы в указанных условиях для медного катода 200 ч, медного анода 500 ч.

Под воздействием плазмы пылеугольная аэросмесь воспламеняется внутри горелки. И горение ее продолжается в топке котла при смешении с вторичным воздухом. Необходимое количество горелок, оборудуемых плазмотронами, определяется комплексом технических условий ТЭС.

Для воспламенения мазута специально разработаны плазмотроны однокамерной схемы нескольких модификаций. Они просты по конструкции. Удобны в эксплуатации и обслуживании. Рабочий ток дуги до 100 А (анод - медный. Катод - серийно выпускаемое изделие для сварочных электродуговых аппаратов). Запуск названных плазмотронов осуществляется практически безинерционно, что позволяет использовать их в штатной системе защиты факела от погасания.
