Результат выполнения конструкторской разработки.

Общий вид счетчика электрической энергии дан на рис. 1.

Рис. 1. Общий вид счетчика.

Состоит из корпуса, щитка, на котором укрепляется корпус, трансформатора тока, колодки присоединения к измерительной сети, тоководов, системы телеметрии, световых индикаторов, зажимов, приборной панели. Расход энергии определяется по цифрам барабанчиков, расположенных в окне щитка. Счетчик выполняется двух видов: однотарифный и двухтарифный. Двухтарифный учет электроэнергии обеспечивается с помощью внешнего устройства переключения тарифов. Нагрузочная способность этого устройства - от одного до 30 счетчиков. Счетчик имеет также импульсный переключаемый телеметрический выход, включающий:

основное передающее устройство с передаточным числом 500 имп./ кВт-ч;

испытательный (поверочный выход с передаточным числом 8000 имп./ кВт-ч.

Двухтарифный счетчик имеет два суммирующих устройства и цепь управления состоянием (активное или пассивное) суммирующих устройств. Перевод суммирующих устройств в одно из состояний производится внешним сигналом напряжения постоянного тока (12±1,2).

Перевод счетчика в режим поверки осуществляется замыканием между собой зажимов 10 и 11 колодки счетчика (см. рис. 2). В однотарифном счетчике зажимы 8 и 9 отсутствуют и линия управления тарифом не используется.

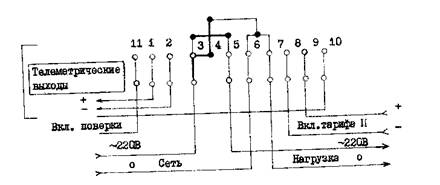

Рис. 2 Схема подключения счетчика.

Выходной каскад основного передающего устройства реализован на транзисторе с «открытым коллектором». Для обеспечения его функционирования необходимо подать питающее напряжение. Величина электрического сопротивленияrв цепи нагрузки основного передающего устройства определяется по формуле:

r=u/j, гдеu- напряжение питания, В;j- сила тока, А.

Номинальное напряжение питания 20±2 В. Максимально допустимая величина напряжения 24 В. Величина номинального тока (10±1) мА,. Максимально допустимая величина тока 30 мА.

Для отображения режимов работы двухтарифного счетчика на панель выведены три светодиодных индикатора, отображающие следующую информацию:

сеть - наличие напряжения в сети;

А/В - мигает с частотой, пропорциональной потребляемой мощности;

тарифii- сигнализирует о наличии управляющего сигнала на перевод отсчетного устройства «Тарифii».

Счетчик устанавливается на щитке, который укрепляется на вертикальной стене. Счетчик предназначен для работы в помещениях, обеспечивающих температуру окружающего воздуха от - 25°С до + 60°С и относительной влажности воздуха 98% при температуре 25°С.

Счетчик прост, удобен, надежен, позволяет обеспечить точный и полный учет расходуемой электроэнергии, уменьшить потери электроэнергии, повысить эффективность электроэнергисистемы в целом.
