Результат конструкторской разработки.

Рабочее оборудование автогрейдера (см. рис.) содержит тяговую раму, поворотный круг с отвалом, прикрепленные к тяговой раме гидроцилиндры управления положением поворотного круга, водило, установленное на поворотном круге и связанное с ним фиксаторами. Водило соединено с гидроцилиндрами. Тяговая рама между точками крепления гидроцилиндров к тяговой раме и поворотным кругом выполнена телескопической.

Головная часть тяговой рамы с закрепленными на ней гидроцилиндрами 2 может перемещаться поступательно относительно задней части тяговой рамы 3 с установленным на ней поворотным кругом 4.

Устройство работает следующим образом. При необходимости повернуть отвал для изменения угла захвата оператор выдвигает шток одного гидроцилиндра и втягивает шток другого гидроцилиндра. При этом поворотный круг поворачивается вокруг вертикальной оси, не изменяя своего положения в базе. При необходимости переместить отвал в базе автогрейдера оператор выдвигает или втягивает штоки гидроцилиндров, при этом задняя часть тяговой рамы с поворотным кругом перемещается поступательно в базе машины. Передняя часть тяговой рамы постоянно связана с головной частью основной рамы и остается неподвижной.

При последовательном управлении фиксаторами и гидроцилиндрами поворотный круг может быть повернут на любой угол или развернут полностью на 360°.

Данная конструкция рабочего органа автогрейдера отличается надежностью, простотой и высокой эффективностью.

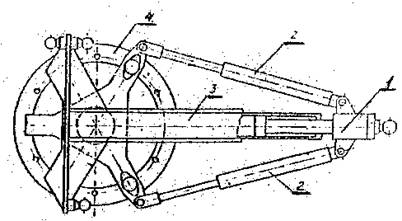

Рис. Рабочее оборудование автогрейдера
