Магнитный домкрат

Назначение

Установка на токарные станки модели 16К20, 1М63, 1М65 и аналогичные подкладных клиньев, используемых при монтаже судовых машин и механизмов.

Рекомендуемая область применения

Судостроение, судоремонт, машиностроение.

Описание

Результат выполнения конструкторской разработки.

Домкрат представляет опору и винт (см. рисунок), изготовленные из стали 40ХГОСТ 1050-81 с термообработкой до Нrс 40-45 единиц. Опора имеет основание диаметром 30 м, толщиной 5 мм, в котором выполнен паз шириной 12 мм на глубину 5 мм под постоянный магнит.

В корпусе опоры сделаны две лыски размером 17 мм под гаечный ключ и сквозное отверстие с резьбой М10 для захода винта.

Головка винта М10 заканчивается усеченным конусом, воспринимающим усилие на домкрат. Подкладной клин, представляющий собой прямоугольную металлическую пластину, имеющую по всем углам разный размер по толщине, с одной обработанной «как чисто» плоскостью, зажимается предварительно в кулачки патрона токарного станка. Четырьмя домкратами, установленными по углам клина, между патроном станка и клином, производится установка последнего на размер. Затем клин зажимается в патроне окончательно и обрабатывается.

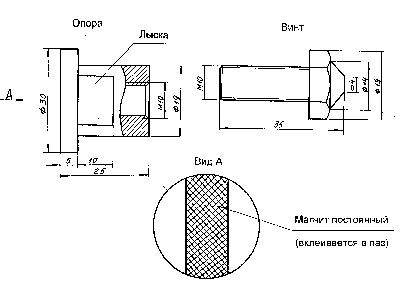

Рис. Магнитный домкрат

Преимущества перед известными аналогами

Аналоги неизвестны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Улучшение условий труда.

Технико-экономический эффект

На 0,03-0,06% повышена производительность труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.05.2001
