ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-049-01 |
|||
|
Наименование проекта Приспособление для установки зубчатых колес |
|||
|
Назначение Установка зубчатых колес относительно шлифовального круга при их обработке на зубошлифовальном станке модели 5М841Ф11 |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|||
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рисунок) состоит из угольника 1 с углом 20 0 между боковыми сторонами, хвостовика диаметром 6 мм и сменных наконечников 2, имеющих при вершине радиусr, зависящий от модуля обрабатываемых зубчатых колес, и отверстие диаметром 6 мм для установки на хвостовик угольника. Приспособление изготовлено из стали 40Х, сменные наконечники термообрабатваются до НrС 40-45 ед. Подлежащее обработке зубчатое колесо устанавливается на оправку: сменный наконечник с радиусом, соответствующим модулю колеса, устанавливается на хвостовик угольника, угольник, боковыми сторонами с углом 20 0, устанавливается на шлифовальный круг станка, наконечник передвигается по хвостовику угольника до касания с боковыми поверхностями двух зубьев колеса, и колесо закрепляется на оправке. Таким образом, шлифовальный круг зубошлифовального станка в начальный период обработки будет находиться строго по центру впадины зубчатого колеса.

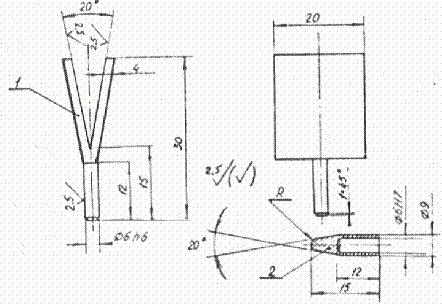

Рис. Приспособление для установки зубчатых колес
|
|||
|
Преимущества перед известными аналогами Повышение качества изготовления зубчатых колес при финишной обработке и снижение затрат на настройку станка. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 12% повысилось качество изготовления зубчатых колес при финишной обработке, на 0,01% снижены затраты на настройку станка. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 16.03.2001 |
