04-041-01

Наименование проекта

Аппарат воздушного охлаждения 5АВГ-75-100 природного газа повышенной тепловой мощности и компактности

Назначение

Охлаждение природного газа на компрессорных станциях магистральных трубопроводов.

Рекомендуемая область применения

Топливно-энергетический комплекс

Описание

Результат выполнения конструкторской разработки.

Аппарат состоит (см. рис.) из трех горизонтально расположенных теплообменных секций прямоугольного поперечного сечения, собранных из биметаллических оребренных труб, обдуваемых снаружи принудительным поперечным потоком атмосферного воздуха, нагнетаемого снизу двумя осевыми вентиляторами с приводом от тихоходных электродвигателей. Секции монтируются на металлоконструкции, устанавливаемой на металлических опорах. Природный газ из входного коллектора поступает в каждую теплообменную секцию двумя параллельными потоками и выводится из каждой секции также двумя параллельными потоками в выходной коллектор. Колесо вентилятора, вращаясь в полости коллектора, прогоняет атмосферный воздух через межтрубное пространство секций, охлаждая природный газ, движущийся внутри труб теплообменных секций прямоточно (в один ход).

Аппарат может эксплуатироваться в условиях холодного климата (ГОСТ 16350-80). Категория размещения 1 (ГОСТ 15150-69) со средней температурой воздуха в течение пяти суток подряд в наиболее холодный период не ниже (-55 0С).

Тепловые, аэродинамические и гидравлические расчеты аппарата должны быть проведены по «Основы расчета и проектирования теплообменников воздушного охлаждения: Справочник. Под общ. ред. В.Б. Кунтыша, А.Н. Бессонного, СПб.: Недра, 1996, 512 с.»

Габаритные размеры аппарата идентичны размерам аппаратов 2АВГ-75С и 2АВГ-100С.

Изготовление, транспортировка, хранение, монтаж и эксплуатация по ОСТ 26-02-1309-87 «Аппараты воздушного охлаждения. Общие технические условия» и ОСТ-26-291-87 «Сосуды и аппараты стальные сварные. Общие технические условия.» (для деталей, работающих под давлением).

Оребренные трубы расположены в трубных решетках теплообменных секций по вершинам равнобедренного треугольника с поперечным шагомs1=52 мм и продольнымs 2 = 55 мм. Крепление концов труб в решетках осуществлено развальцовкой.



Теплообменные секции собираются из труб со спирально-навитыми из алюминиевой ленты по технологии ЭНИКмаш двухзаходными КlМ-ребрами в мм: наружный диаметр ребраd= 56,9 ± 0,1; высота, шаг, средняя толщина ребраh = 15,5; s = 2,53; = 0,4 -0,1; диаметр у основания ребраd0= 25,9. Коэффициент оребрения трубы = 20,77. Горизонтальная полка КlМ-ребер закатана в продольные бороздки-выступы глубиной (высотой) 0,25..0,35 мм, предварительно нанесенные на наружной поверхности несущей трубы. Шаг бороздок по окружности несущей трубы равен 0,86 мм. Поперечный профиль бороздок - усеченная трапеция с длиной меньшего основания 0,29 мм. Плотный надежный механический контакт соприкасаемых

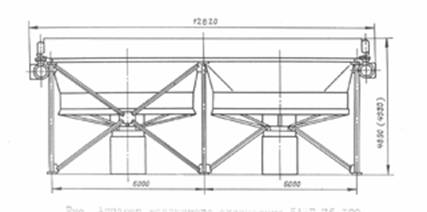

Рис. Аппарат воздушного охлаждения 5АВГ-75-100 природного газа

поверхностей обеспечивается до температур охлаждаемого теплоносителя на входе в трубу не превышающих 275 0С. Трубы с КlМ-ребрами характеризуются высокой коррозионной устойчивостью в среде атмосферного воздуха, энергетически благоприятной величиной термического контактного сопротивления, ресурсосбережением по алюминию (расход на оребрение уменьшается в среднем в 1,8 раза) по сравнению с биметаллическими трубами АВО со спирально-накатными алюминиевыми ребрами = 20,4.

Несущая труба имеет наружный диаметрdн= 25 мм, толщина стенки =2мм. Материал несущей трубы - сталь 10 или сталь 20. Требования к трубе по ГОСТ8734-75.

Материал спиральных навитых КlМ-ребер - алюминиевая лента АД1М, А5М по ГОСТ 13726-78.

После оребрения труб круглые КlМ-ребра подгибаются с противоположных по диаметру сторон вдоль образующей до размерав= 49 мм в поперечном сечении, благодаря чему становится возможной сборка теплообменных секций с шагом s1= 52 мм. Подгибка ребер турбулизирует течение воздуха и интенсифицирует теплоотдачу, при этом возрастает на 21,6% компактность трубного пучка до П =d 0 / s 1 s 2 = 590м 23 против П = 485 м 23 в изготавливаемых 2АВГ-75 из труб с = 20,4.

Осевые вентиляторы «Торнадо» (материал лопастей - алюминий) имеют угол установки лопастей 0, 5, 10, 15, 20, 25 0. Колесо вентилятора вращается в коллекторе, соединенным с диффузором, предназначенным для организованного подвода атмосферного воздуха к теплообменным секциям.

Преимущества перед известными аналогами

Аналоги неизвестны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

На 32% увеличилась площадь поверхности теплообмена, площадь сечения одного хода для газа увеличилась в 1,22 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

02.03.2001
