Наименование проекта

Приспособление для выжигания отверстий

Назначение

Выжигание отверстий диаметром 1-2 мм в наклонных гранях гаек (под установку шайб) на электроимпульсном станке модели 4Е723.

Рекомендуемая область применения

Машиностроение.

Описание

Результат выполнения конструкторской разработки.

Приспособление включает корпус (рис.1), состоящий из основания 1 и двух ограничительных планок 2, и электродержатель (рис.2), состоящий из корпуса 1, планки 2 и четырех шпилек 3.

Для обработки в корпус закладывают гайки в два ряда (от 80 гаек М4 до 40 гаек М20), в электродержатель вставляют электроды (отрезки проволоки) диаметром 1-2 мм в зависимости от диаметра обрабатываемых отверстий и в количестве, равном количеству обрабатываемых гаек.

На стол станка модели 4Е723 устанавливают два приспособления одновременно и производят обработку методом выжигания.

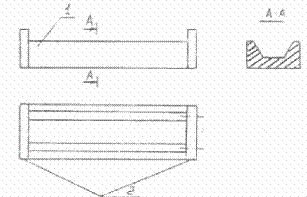

рис.1.

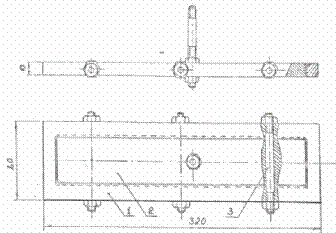

рис.2.

Преимущества перед известными аналогами

Аналоги неизвестны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Возможность установки двух приспособлений одновременно и увеличение обработки гаек в два раза.

Технико-экономический эффект

На 95% исключен ручной труд на данной операции обработки гаек.
