Результат выполнения конструкторской разработки.

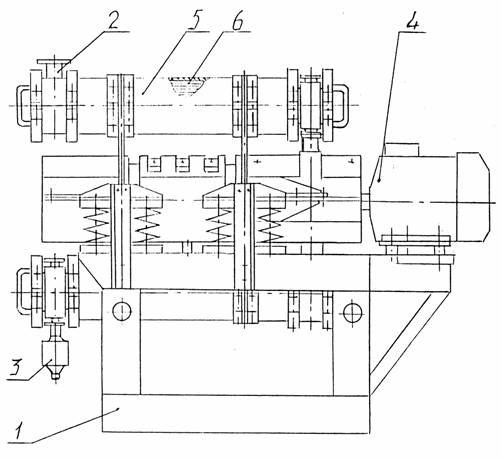

Вибрационная мельница состоит (см. рисунок) из рамы 1, устройства для загрузки 2, устройства для выгрузки 3, вибропривода 4, помольной камеры 5 с мелющими телами, выполненными в виде многогранника, например, шестигранных стержней 6 с конусом на одном конце. При этом длина конусной частиl₁составляет 1/5-1/8 общей длины стержняl, а диаметр окружности конусной части находится в соотношенииd₁/d= 1/2, гдеd₁- диаметр окружности вершины конуса,d- диаметр окружности основания конуса.

Такое конструктивное решение подобрано экспериментально и позволяет проводить размол зерна различных зерновых и зернобобовых культур с большей производительностью и высоким качеством.

Вибрационная мельница работает следующим образом. Материал подается в вибромельницу, закрепленную на раме, устройством для загрузки в помольную камеру с мелющими телами. Вибропривод возбуждает колебания помольной камеры, при этом мелющие тела совершают вращательно-колебательные движения.

Помол происходит следующим образом. При взаимодействии грани с ребром двух соседних стержней производится разделение зерна на более мелкие части, которые за счет вращательно-колебательных движений стержней перемещаются между гранями и растираются на более мелкие части. Многократные перетирания и ударные воздействия на разрушающую массу приводят не только к измельчению массы, но и к разрушению межклеточных перегородок, при этом клеточное содержание (белки, липиды) становится легкоусвоямым организмом.

Измельченный материал поступает в устройство для выгрузки.

Такое выполнение мельницы способствует повышению качества измельчаемого биологического материала и резкому повышению производительности.
