Номер 02-060-01 |
|||
Наименование проекта Регулятор расхода воздуха на приточном воздуховоде |
|||
Назначение Регулирование расхода воздуха при подаче его в зону дыхания животных |
|||
Рекомендуемая область применения Энергосберегающие технологии |
|||
Описание Результат выполнения конструкторской разработки. Для повышения функциональной надежности естественной приточной системы и снижения трудозатрат на регулирование расхода воздуха на приточной шахте установлен регулятор расхода воздуха.

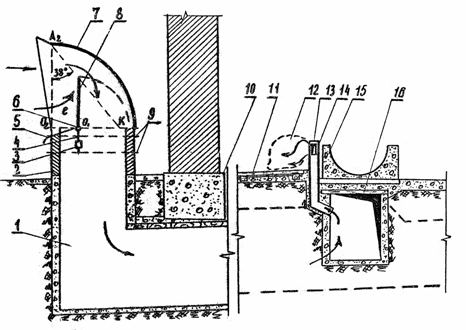

Система вентиляции содержит (см. рисунок) соединенную с приточным коллектором 1 приточную шахту 2, на которой посредством стяжек 9 закреплен цилиндрический корпус 7. В корпусе на шарнире 6 установлена заслонка 8 с уравновешенным приспособлением в виде тяги 4 с грузовым противовесом 3. Корпус снабжен пластиной 5 для отвода воды. Приточный коллектор проходит под фундаментом 10, полом 11 и кормушками 15. Из приточного канала 16 выведены приточные патрубки 14 с воздуховыпускными отверстиями 13, подающие воздух в зону нахождения животного 12. Работает система следующим образом. В зависимости от разницы давления воздуха внутри и снаружи помещения заслонка поворачивается на шарнире по ходу движения воздушного потока. Грузовой противовес через тягу противодействует повороту заслонки. При равенстве крутящих моментов на оси заслонки от давления на нее воздуха и реакции уравновешивающего приспособления заслонка останавливается. Форма корпуса, радиус направляющей, высота заслонки и расстояние между осью образующей корпуса и осью заслонки определяют требуемый закон регулирования. Масса уравновешивающего приспособления влияет на диапазон регулирования. В практике удобно пользоваться геометрическим способом нахождения места положения оси заслонки. Для этого из точки О 2 (ось образующей корпуса) перпендикулярно к эксцентриситету О 1,О 2 проводим прямую до пересечения с направляющей корпуса (точка А 2). Из точки А 2 под углом 38°проводим прямую. Заслонка, установленная параллельно линии О 2, А 2, при касании свободным концом линии А 2К задает место крепления оси. При стабилизации расхода воздуха последний движется по приточному коллектору, патрубку и выходит в воздуховыпускное отверстие с постоянной скоростью, формируя постоянную зону с требуемым газовым режимом для дыхания животных. Погрешность регулирования в производственных условиях не превышает 15%. |
|||
Преимущества перед известными аналогами Снижение энергозатрат |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Снижение энергозатрат на 400 кВт в год на 1 корову |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 26.04.2001 |
