Результат выполнения конструкторской разработки.

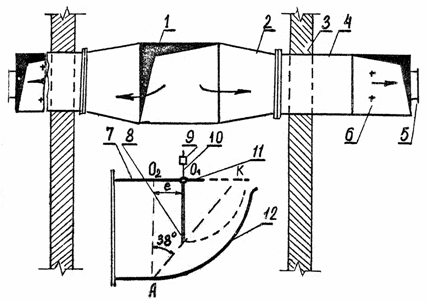

Централизованная система вентиляции имеет магистральный воздуховод 1 (см. рисунок), соединенный посредством прямоугольного перехода 2 через стену 3 с отводом 4. К отводу прикреплен прямой равнопроходный тройник 6 с переходом 5, к фланцу которого крепится регулятор расхода воздуха. Регулятор состоит из прямоугольного патрубка 7, одна из сторон которого на участке перемещения заслонки 8 изогнута. Заслонка шарнирно закреплена на оси 11 и имеет уравновешивающее приспособление в виде тяги 10 с грузом 9. Изогнутая стенка патрубка является неподвижным регулирующим элементом 12 регулятора. Для стабилизирующего закона регулирования неподвижный регулирующий элемент выполнен в виде цилиндрической поверхности центр О ₂, направляющий которой удален от оси заслонки на расстояние, зависящее от высоты заслонки. Для этого из точки О ₂ (центр направляющей цилиндрической поверхности) перпендикулярно к линии эксцентриситета О ₂О ₁ проводится прямая до пересечения с направляющей (точка А), а из точки А под углом 38°к линии О ₂А - прямая. Заслонка устанавливается параллельно линии О ₂А и при касании свободным концом линии АК задает место крепления своей оси.

Работа регулятора происходит следующим образом. Воздух по магистральному воздуховоду, переходам, отводу поступает в патрубок, и заслонка под действием некоторого избыточного давления поворачивается по ходу движения воздушного потока. Грузовой противовес через тягу противодействует повороту заслонки. При равенстве крутящих моментов на оси заслонки, от давления на нее воздуха и реакции уравновешенного приспособления заслонка останавливается. Этим обеспечивается изменение площади воздуховыпускного отверстия, образованного одной из сторон заслонки и изогнутой стороной патрубка, при изменении скорости воздуха в воздуховыпускном отверстии.

Погрешность регулирования расхода воздуха в производственных условиях не превышает 7% для каждого регулятора. При увеличении количества регуляторов погрешность регулирования в целом для вентиляционной системы снижается.
