Результат выполнения научно-исследовательской работы.

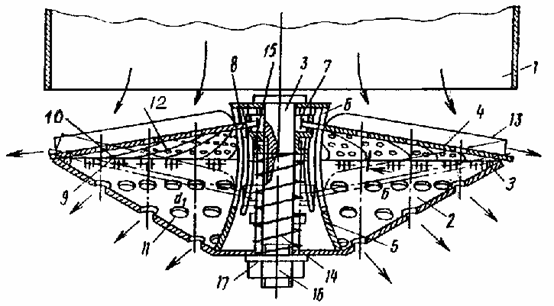

Воздухораспределитель содержит (см. рисунок) входной патрубок 1, размещенный под ним перфорированный корпус 2, расположенные по его оси шток 3 и подпружиненный относительно него отражатель 4. Воздухораспределитель снабжен направляющим цилиндром 5 с продольными пазами 6, установленными коаксиально корпусу, стаканом 7, размещенным в цилиндре 5, закрепленном на штоке с возможностью перемещения вдоль него, и тягами 8. При этом корпус выполнен составным из набора перфорированных секторов 10, расположенных с перекрытием относительно другого, шарнирно прикрепленных с одной стороны к большому основанию корпуса, а с другой - к тягам, причем тяги свободными концами введены в стакан 7, а секторы имеют Г-образный поперечный профиль, причем диаметрd₁отверстий 11 перфорации корпуса превышает диаметрdотверстий 12 перфораций секторов, а отверстия 12 в отражателе расположены соосно отверстиям 11 в корпусе. Ребра 13 Г-образных секторов выполнены криволинейными. На штоке закреплена пружина 14, а стакан имеет фиксатор 15. Шток имеет гайку 16 с регулировочным винтом 17.
