Номер 01-016-01 |
Наименование проекта Флотационная установка |
Назначение Очистка сточных вод от нефтепродуктов. |
Рекомендуемая область применения Системы очистки производственных сточных вод. |
Описание

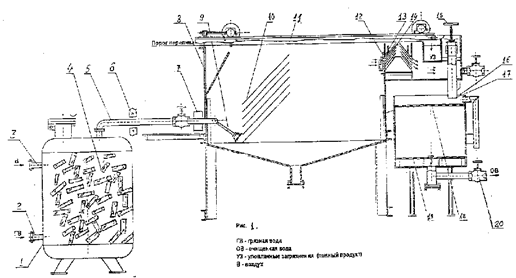

Описание к ИЛ № 01-016-01 ''Частное техническое решение, имеющее самостоятельное значение''. Разработана флотационная установка для очистки производственных сточных вод, преимущественно от нефтепродуктов. Установка состоит из сатуратора 1 с вход-ным патрубком 2 исходной (грязной) сточной воды и входным патрубком 3 для подачи воздуха и с размещенной внутри сатуратора насадкой 4 ; соединительного трубопрово-да 5 с источником неоднородного поля (постоянными магнитами) 6 на его входном участке и теплообменником 7 на выходном участке трубопровода ; флотокамеры 8 с входным патрубком 9 ; первого блока тонкослойного осветления 10 ; пеносъемного устройства 11; второго блока тонкослойного осветления 12, имеющего на входе сетку 13 с размещенными на ней между полками блока шарообразными гидрофобными час-тицами 14 ; устройства регулирования пены 15 ; фильтра 16 с входным патрубком 17 и решетками 18 и 19 , а также входным патрубком 20 (см. рисунок). Флотационная установка работает следующим образом. Исходная сточная вода поступает через патрубок 2 в сатуратор 1, в котором, проходя через слой насадки 4, смешивается со сжатым воздухом, поступающим через патрубок 3 и далее поступает в соединительный трубопровод 5, где на начальном участке подвергается воздействию неоднородного магнитного поля, создаваемого источниками (магнитами) 6. На конеч- ном участке трубопровода насыщенная воздухом вода нагревается в теплообменни-ке 7 и поступает во флотокамеру 8 через входной патрубок 9, выполняющий функцию дросселирующего устройства. Из нагретой воды интенсивно выделяются пузырьки воздуха, причем непосредственно на частицах (каплях) примесей. Образующиеся флотокомплексы ''частица - пузырек'' всплывают, образуя пенный слой, который уда-ляется пеносъемным устройством 11. Комплексы с малой подъемной силой вместе с потоком воды попадают в первый блок 12 тонкослойного осветления, где в стесненных условиях происходит коалесценция пузырьков воздуха и, вследствие этого, увеличе-ние подъемной силы этих комплексов. Далее очищаемая сточная вода попадает во вто-рой блок 13 тонкослойного осветления, предварительно проходя через сетку 14 с гид-рофобной поверхностью, затем через регулирующее устройство уровня жидкости 15 и через входной патрубок 17 попадает в фильтр 16, проходя через решетку 18 с гид-рофобной поверхностью, и далее через угольную загрузку.
|
Преимущества перед известными аналогами Наличие блока тонкослойного осветления, имеющего на входе сетку с размещенными на ней между полками блока шарообразными гидрофобными частицами. |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Высокая степень очистки - эффективность очистки по нефтепродуктам составляет 90-95%, а концентрация в очищенной воде не превышает 1-2 мг/л. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 23.02.2001 |
