Номер

83-397-00

Наименование проекта

Электростатический фильтр с увеличенной площадью осаждения

Назначение

Очистка воздуха в помещениях малого объема

Рекомендуемая область применения

Системы вентиляции и кондиционирования воздуха

Описание

Результат разработки НИР

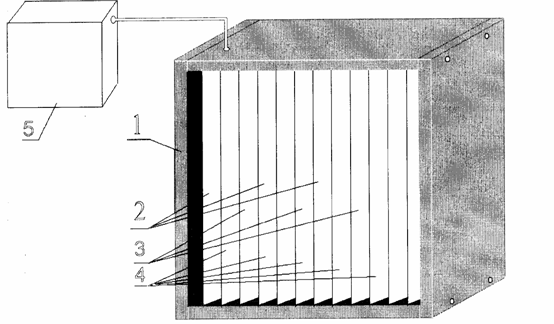

Электростатический фильтр (ЭСФ) представляет собой систему из плоских диэлектрических пластин, в котором чередуются потенциальные 2 (см. рисунок), нейтральные 4 и заземленные 3 электроды. Вся система жестко установлена в корпусе 1 фильтра. Источник питания 5 служит для создания электростатического поля высокого напряжения в межэлектродном промежутке.

Электростатический фильтр

Получить необходимый эффект осаждения возможно установкой дополнительных (нейтральных) пластин в пазы корпуса ЭСФ между потенциальными и заземленными пластинами с теми же размерами, что и основные. Напряжение на них не подается. Такая компоновка обеспечивает минимально возможное межэлектродное расстояние и снижает вероятность межэлектронного пробоя.

В процессе очистки частицы пыли и аэрозоля, имеющие естественный электрический заряд разного знака, попадают с воздушным потоком в межэлектродный промежуток фильтра. Под действием сил электрического поля (кулоновской, пондеромоторной и др.) происходит отклонение траектории движения частиц пыли и аэрозоля в сторону осадительных электродов.

Наличие нейтральной пластины увеличивает площадь осаждения частиц, что повышает эффективность работы ЭСФ.

Преимущества перед известными аналогами

Большая площадь осаждения

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Обеспечена высокая степень очистки воздуха (до 99 %)

Возможность передачи за рубеж

Возможна передача за рубеж
