Результат выполнения КТР

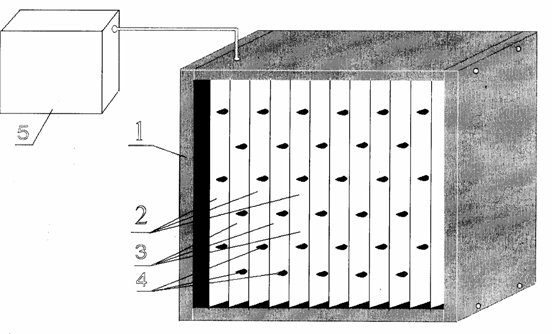

Электростатический фильтр (ЭСФ) с дополнительными электродами (см. рисунок) представляет собой пакет из осадительных диэлектрических пластинчатых электродов, механически закрепленных в корпусе 1, причем потенциальные электроды 2 (см. рисунок) чередуются с заземленными 3 и дополнительными электродами 4, выполненными в виде горизонтальных пластинчатых вставок, длина которых не более чем расстояние между электродами, имеющих форму прямоугольника со скругленными углами, установленные симметрично относительно пластины в прорези, которые выполнены рядно как по вертикали, так и по горизонтали в пластинчатых электродах, при этом вставки соседних пластин расположены в шахматном порядке друг относительно друга. Для создания электростатического поля в межэлектродном промежутке используется источник высокого напряжения 5.

Электростатический фильтр с дополнительными электродами

Предлагаемое устройство работает следующим образом. Частицы аэрозоля, имея биполярный естественный заряд, попадают в межэлектродный промежуток, поляризуются и под действием сил электростатического поля осаждаются на поверхности тех или иных осадительных электродов (основных или дополнительных), в зависимости от знака заряда частицы. При этом основной силой, действующей в ЭСФ, является пондеромоторная сила, которая определяется неравномерностью электростатического поля в фильтре и шероховатостью пластин. Дополнительные пластинчатые вставки служат как для увеличения данной силы, так и для увеличения площади осажденных частиц, что ведет к повышению степени очистки фильтра.

Электростатический фильтр может использоваться совместно с бытовыми приборами, генерирующими конвективные потоки (электрообогреватели, конвекторы отопления, радиаторы холодильников и т.д.).
