Данный материал является результатом конструкторской разработки составителя.

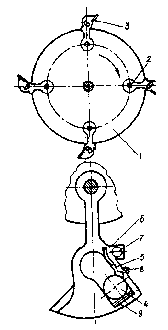

Для избежания заклинивания и возможных поломок рабочих органов 3 (см. рисунок) лесных машин их устанавливают на осях 2 между дисками 1, составляю-щими рубильный барабан.

Рабочие органы снабжены дугообразными пазами, в которых размещены грузы 4 с подвижным фиксатором в виде двуплечей защелки 5 с пусковым устройством 6 в виде металлического шарика 7. Регулировка усилия срабатывания пускового механизма осуществляется винтом 8, воздействующим на находящуюся под ним пружину (на рисунке не показана).

Во время расчистки рабочие органы занимают радиальное положение. При встрече их с препятствием пусковое устройство срабатывает, первый шарик под действием сил инерции перемещается по пазу рабочего органа и ударяет по защелке, которую удерживает во взвешенном состоянии пружина под винтом. Второй шарик под действием силы инерции (растяжения пружины 9) и собственной массы перемещается по пазу и производит динамический удар по корпусу рабочего органа. При этом сила удара по стволам кустарника возрастает более чем в 2 раза, обеспечивая качественное срезание кустарника.

В момент подъёма рабочего органа подвижный груз перемещается в обратном направлении, преодолевая усилие пружины отключает двуплечую защелку и становится в положение накопления энергии для нового удара.

Рабочий орган ударно-импульсного воздействия
