При ограничениях на потребляемую энергию приходится устанавливать приоритет однофазных нагрузок, т. е условно разбивать их на основные и не основные. Для решения подобных задач рекомендуется использовать реле перегрузки типа rmc концерна АВВ, вариант схемы использования которого представлен на рисунке.

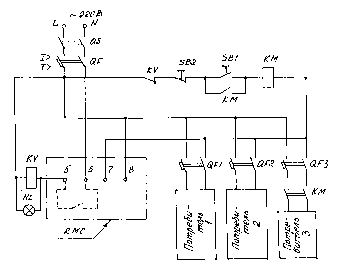

Схема использования реле rmc

Пускатель КМ стоит только в цепи питания не основного потребителя 3. Сигнал hl в схеме не обязателен.

Рассмотрим работу схемы. Допустим включены разъединитель qs и все автоматические выключатели , а реле rmc настроено ещё ранее на необходимый порог срабатывания, тогда при нажатии кнопки "Пуск" (sb1) пускатель включает потребитель 3 дополнительно к включенным основным потребителям 1-2. При этом выходной контакт 5-6 реле rmc разомкнут, значит, работают потребители 1-3.

При превышении суммарным током нагрузки установленного порогового значения контакт 5-6 замыкается, включаются дополнительное промежуточное реле Кv и дополнительный световой сигнал Нl, поэтому размыкающим контактом Кv отключается катушка пускателя КМ , что ведет к автоматическому отключению потребителя 3. Одновременно с этим включается акустический сигнал, встроенный в реле rmc, которое, кроме того, содержит в себе реле времени с задержкой 1 с для избежания отключения потребителей из-за броска пускового тока при их пуске.
