Устройство включает последовательно соединенные вибродатчик 1 (см. рисунок), амплитудный детектор 2 и усилитель 3.

Для повышения производительности измерений устройство снабжено двумя формирователями 4, 5 импульсов, элементом 6 «ЗАПРЕТ», с выходом которого своим управляющим входом связан разрядный ключ 7, подключенный параллельно к интегрирующему усилителю. Устройство имеет два ключа 8, 9 и два блока памяти 10, 11. Вход формирователя импульсов 4 соединен с выходом вибродатчика , а его первый выход - с первым входом элемента «ЗАПРЕТ», вторым входом амплитудного детектора и управляющим входом ключа 8. Второй выход формирователя 4 соединен со вторым входом Элемента «ЗАПРЕТ» и через формирователь импульсов 5 - с управляющим входом ключа 9. Сигнальный вход последнего соединен с выходом амплитудного детектора, выход ключа 9 - со входом блока памяти 11. Вход блока памяти 10 связан с выходом ключа 8, сигнальный вход которого соединен с выходом интегрирующего усилителя.

Амплитудный детектор выполнен из диода 12, подключенного к катоду конденсатора 13 и параллельно конденсатору разрядного ключа 14. Управляющий вход ключа и анод диода представляют собой соответственно второй и первый входы амплитудного детектора, а катод диода - выход детектора. Второй выход конденсатора заземлён.

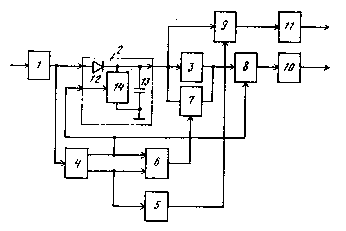

Блок схема устройства для измерения параметров вибрации
