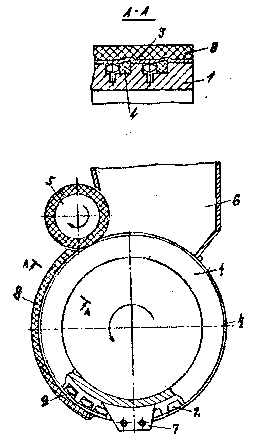

Высевающий диск 1 ( см. рисунок) включает расположенные по его периферии ряды ячеек 2, сбоку от которых выполнены кольцевые пазы 3 .В каждом из пазов установлен фрикционный элемент 4, имеющий в сечении форму прямоугольной трапеции, меньшее основание которой сопряжено с боковыми стенками ячеек и равно глубинен паза. Сверху к высевающему диску примыкает отражатель 5 из эластичного материала и бункер 6 для семян, а снизу - выталкиватель 7. Направляющая 8 для предохранения семян от повреждений выполнена из эластичного материала и , кроме того, предназначена для предотвращения выпадения семян.

Во время работы сеялки при вращении высевающего диска семена из бункера заполняют ячейки. Семена, находящиеся в контакте с фрикционными элементами за счет лучшего сцепления, перемещаются быстрее семян, находящихся на поверхности диска. Поскольку фрикционные элементы в сечении имеют форму трапеции, меньшее основание которой сопряжено с боковыми стенками ячеек и равно глубинен паза, то большее основание и боковая сторона трапеции выступают над поверхностью диска, образуя скос в сторону ячеек, в результате чего семена ориентируются длинной осью вдоль ячейки, что улучшает заполнение последних.

Лишние семена удаляются из ячеек отражателем, оставшиеся перемещаются по направляющим и удаляются из ячеек выталкивателем.

Высевающий диск
