ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 79-126-00 |
|||
|
Наименование проекта Устройство для формования труб |
|||
|
Назначение Упрощение конструкции |
|||
|
Рекомендуемая область применения При переработке полимерных материалов в строительстве и других отраслях для местного формования и изготовления труб с раструбом |
|||
|

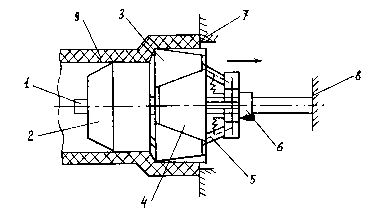

Описание Устройство включает ось 1 (см. рисунок) с жестко закрепленным наконечником 2. Формообразующий сердечник выполнен в виде отдельных сегментов 3 и 4 с клиновыми боковыми поверхностями. Сегменты установлены на крестовинах : подвижной 6 и неподвижной ( на чертеже не показана) с возможностью взаимодействия при сведенных крестовинах боковыми клиновыми поверхностями друг с другом с образованием кольцевой формообразующей поверхности. Устройство имеет подпружиненные рычаги 5, подвижный упор 7 и неподвижный упор 8, с которым связана ось. Устройство работает следующим образом. Формуемая предварительно нагретая труба 9 надевается на направляющий наконечник и сегменты до подвижного упора. В результате взаимодействия сегментов будет увеличиваться наружный диаметр формообразующей поверхности сердечника, произойдет формование конца термопластичной трубы. Затем устройство опускают в охлаждающую жидкость. Переместив подвижную крестовину по оси в противоположное направление, снимают готовое изделие.
Устройство для формования трубы |
|||
|
Преимущества перед известными аналогами Сегменты выполнены с клиновыми боковыми поверхностями и соединены с опорными элементами посредством рычагов |
|||
|
Стадия освоения Внедрено в производство на Воронежском з-де монтажных заготовок. |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Упрощена конструкция, повышена эксплуатационная надежность устройства, улучшено качество изготовляемых изделий. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 15.05.2000 |
