Результат выполнения конструкторской разработки.

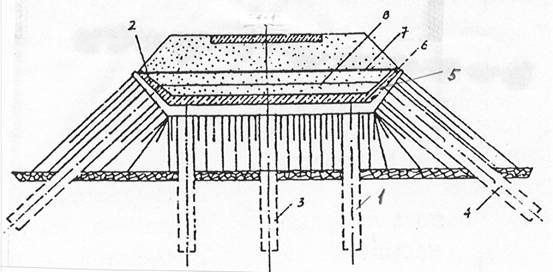

Засыпное сооружение под насыпью включает две опоры 1 (см. рис.) с приподнятыми концами ригелей 2, опирающихся на вертикальные 3 и наклонные 4 сваи; железобетонное двухконсольное засыпное пролетное строение выполнено в виде складки 5 корытообразного профиля, борта 6 которого подкреплены по длине пролетного строения растяжками 7 и поперечными связями 8, опорные части выполнены всесторонне подвижными. Концы ригелей 2 свайных промежуточных опор объемлют пролетное строение через всесторонне подвижные опорные части.

Конструкция засыпного сооружения по условиям устойчивости бортов 6 складки 5 корытообразного профиля на стадии эксплуатации может применяться при величине пролета до 24 м, высоте опор 4-5 м и мощности грунтовой засыпки над пролетным строением до 5 м. В складке 5 корытообразного профиля за счет подъема бортов 6 осуществляется подъем нейтральной оси корытообразного сечения, что сопровождается увеличением момента инерции его в десятки раз.

Кроме того, благодаря боковому давлению засыпки на борта 6, происходит снижение давления грунта засыпки вблизи продольной оси складки 5, что улучшает распределение давления от временной подвижной нагрузки. Одновременно с этим снижается динамическое воздействие подвижной нагрузки и, кроме того, складка 5 корытообразного профиля по отношению к засыпке (как участку насыпи) начинает играть роль отражающего экрана, регулирующего кратковременное ударное воздействие колеса волновой природы, что приводит к снижению динамических напряжений в грунте засыпки (насыпи) до полутора - двух раз.
