Номер 77-058-00 |
|||
|
Наименование проекта Контактирующее устройство для подключения микросхем |
|||
|
Назначение Подключение микросхем к контрольно-диагностической аппаратуре. |
|||
|
Рекомендуемая область применения Входной контроль программирование и электротермотренировка БИС ПЗУ. |
|||
|
Описание Результат выполнения конструкторской разработки.

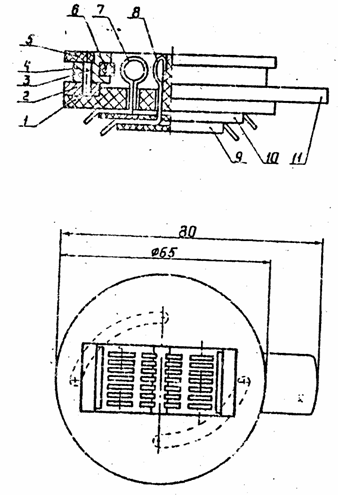

Контактирующее устройство состоит из основания 1 (см. рисунок), эксцентрика 2, двух ползунов 4 с эластомерными буферами, крышки 5, контактов 7, 8 и колодок 9, 10. В основании 1 выполнены направляющие, по которым перемещаются ползуны 4. Контактирующее устройство для подключения микросхем При контроле микросхему устанавливают так, что ее выводы попадают между потенциальным 7 и токовым 8 контактами и поворачивают рычаг 11 против часовой стрелки. При этом ползун через жестко закрепленный в нем палец 3 взаимодействует с винтовыми канавками эксцентрика 2. Эластомерный буфер 6 деформирует контакт 7, прижимая его к выводу микросхемы, а вывод микросхемы - к контакту 8. Корпус, крышка и колодки изготовлены из капролона; ползун - из алюминиевого сплава, эксцентрик - из стали, буфер - из полиуретана, контакты - из бериллиевой бронзы. Контакты закреплены в основании и колодках заливкой эпоксидным компаундом. Контактирующее устройство может использоваться как самостоятельно, так и встраиваться в стендовое оборудование. В устройстве предусмотрена возможность контроля контактирования во время работы, что значительно повышает достоверность диагностической информации. Внедрение устройства позволило организовать входной контроль, программирование и электротермотренировки интегральных схем. |
|||
|
Преимущества перед известными аналогами Отсутствие остаточной деформации выводов подключаемого изделия; возможность контроля контактирования; высокая технологичность конструкции в условиях мелкосерийного производства. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости контроля на 30%. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 04.12.2000 |
