Номер

76-018-00

Наименование проекта

Панель покрытия

Назначение

Для покрытия промышленных объектов и может быть использована как комплексная плита покрытия в жилищном строительстве.

Рекомендуемая область применения

Строительство.

Описание

Результат выполнения конструкторской разработки.

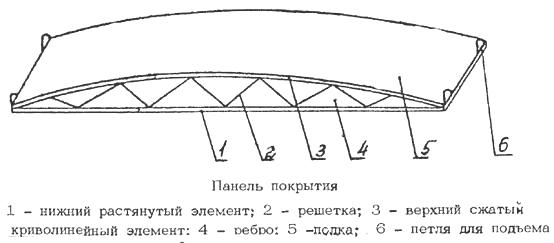

Панель состоит из полки, очерченной по кривой, близкой к кривой давления от основного вида действующей на панель нагрузки и двух продольных решетчатых металлических ребер. Ребро выполнено из верхнего сжатого криволинейного и нижнего растянутого элементов. Панель снабжена петлями для подъема . Верхний криволинейный элемент, выполненный с минимальным расходом материалов, представляет собой гнутый или прокатный профиль , упруго изогнутый по заданной кривой. Криволинейный элемент, высота которого равна толщине полки панели, служит одновременно боковой опалубкой при бетонировании полки панели и ее внешней арматурой. Бетонирование панели осуществляется применением инвентарных шитов, прикрепляемых струбцинами к криволинейному элементу ребра панели. Замена железобетонных ребер панели металлическими фермами снижает массу панели в 1,8 раза, 2 расход стали на 1 м , покрытия -на 30 кг.
