ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

Известны битумные композиции, включающие волокнистые, и порошкообразные минеральные наполнители - минеральную вату, асбест, известняки, доломит. Недостатками данных ком­позиций являются низкие прочность, тепло- и морозостойкость, что приводит к сокращению сроков службы композиции, особен­но в условиях повышенных градиентов температур окружающе­го воздуха. Для создания битумной композиции повышенной прочности в качестве минерального наполнителя взят вспучен­ный вермикулитовый песок фракции от 0,6 до 1 мм при сле­дующем соотношении компонентов, мас. %:

Битумное вяжущее 94-98

Минеральный наполнитель -вспученный вермикулитовый песок 2-6

Вспученный вермикулитовый песок получают вспучиванием природных гидрослюд при 900-1100 С. Объем вспученного продукта увеличивается в 10-20 раз по сравнению с исход­ным сырьем, за счет удаления межслоевой воды.

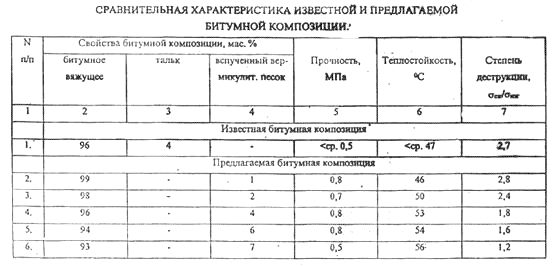

Приготовление битумной композиции осуществляют путем введения вспученного вермикулитового песка в битум, нагретый до температуры 80 С, при перемешивании. Определение свойств производили по ГОСТ 11506-73, 12801-84. Оценка трещиностойкости произведена по степени деструкции, характе­ризующейся отношением сж/ изг. Чем ниже степень де­струкции, тем выше трещиностойкость камня. Результаты испытаний битумной композиции и ее состава приведены в таблице.
