Описание к ИЛ №72-041-00

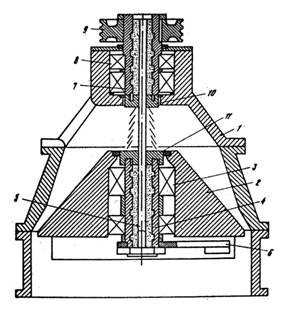

Работает дробилка следующим образом. Вращение от шкива 9 передается полому валу 7 (может быть и иная схема соединения, например соединение полого вала 7 непосредст­венно с электродвигателем). Полый вал 7 в подшипниках 8, передает вра­щательное движение гибкому валу 5. В дальнейшем в результате кручения гибкого вала движение передается по­лому валу 4, который, вращаясь в подшипниках 3, вращает дебаланс 6. Под действием инерционных сил, развиваемых дебалансом 6, подвижный конус 2 отклоняется от вертикальной оси и обкатывается по поверхности неподвижного конуса. При этом по имеющимся литературным данным и исследованиям, полученным авторами, угловая частота обкатывания подвижного конуса по неподвижному составляет 0,1-0,001 частоты вращения гибкого вала, что зависит от величины загрузки камеры дробления, гранулометрического, состава дробимого материала и его физико-механических свойств. Поэтому при зажатии куска горной породы на него оказывает многократное воздействие сила, развиваемая дебалансом, что и приводит к разрушению куска породы на отдельные части (зерна) при наличии контакта конус - дробимый материал - станина. С целью учета физико-механических свойств дробимой породы конструктивно предусмотрено изменение развиваемых в процессе работы дробилки инерционных сил за счет изменения массы дебаланса или изменения частоты вращения вала. Материал, предназначенный для дробления, подается в камеру дробления сверху, а выгружается в процессе отхода под­вижного конуса от неподвижного. При попадании недробимого предмета в подвижный конус он обкатывается по нему и выпадает из камеры. Предлагаемая конусная инерционная дробилка предусматривает установку уплотнителей (сальников) на валу между подвижными деталями. Поэтому на ней представляется возможным вести как сухое, так и мокрое измельчение.
