Результат выполнения конструкторской разработки.

Предназначен для геоэлектрического исследования Земли, ее гармонического электромагнитного поля. Он может быть ис­пользован при наземных амплитудно-фазовых измерениях элек­тросопротивления геологической среды в полях, создаваемых как специализированными геофизическими источниками, так и в техногенных полях, возбуждаемых в земле линиями промышлен­ных электропередач 50-периодного тока и других промышленных установок переменного тока, а также устойчивых во времени по­лях естественного происхождения.

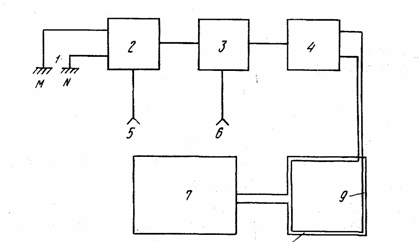

В устройство (см. рисунок) входит заземленная на концах приемная линия (электрический дипольmn)1, коммутатор 2, ат­тенюатор 3, преобразователь 4 напряжения в ток, первая шина 5 управления, вторая шина 6 управления, вольтметр 7, приемная рамка 8, компенсирующая рамка 9.

Структурная схема устройства для осуществления предлагаемого способа

Устройство работает следующим образом. Вначале шиной управления отключается электрический диполь от входа ат­тенюатора, следовательно, ток в компенсирующей рамке равен нулю. В этом положении вольтметром измеряют сигнал eн, про­порциональный исследуемому магнитному полю, например. Ну. Затем подключают электрический дипольmnчерез коммутатор ко входу аттенюатора и далее через преобразователь напряжение-ток к компенсирующей рамке в такой полярности, при которой сиг­нал на выходе приемной рамки уменьшится; изменяя коэффици­ент передачи напряжения аттенюатора, добиваются минимальной величины сигнала (eсигма)мин и измеряют его.

Предлагаемый способ был проверен при эксперименталь­ных работах методом частотного зондирования на двух участках Верхнекамского месторождения калийных солей. Мощный слой соли представляет для геоэлектроразведки опорный горизонт вы­сокого электрического сопротивления; он перекрыт электропро­водными терригенно-карбонатными осадками мощностью 200-300 м. Измерения проведены с аппаратурой АЧЗ-78, позволяю­щей измерять методом сравнения отношение амплитуд двух элек­трических сигналов, проходящих по одному и тому же приемно-усилительному тракту в диапазоне частот 30-1000 Гц. Источни­ком поля была незаземленная петля, питаемая током от генера­торной станции ЭРС-67.

Предлагаемый способ может быть использован также для определения фазы геоэлектрического импеданса в звуковых по­лях естественного происхождения, если эти поля обладают доста­точной стабильностью во времени. Продолжительность стабиль­ного интервала должна быть в пределах 1-2 мин. Такой интервал времени затрачивается на измерение на одной частоте по предла­гаемому способу с аппаратурой АЧЗ-78.
