ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 63-085-00 |
|||
|
Наименование проекта Искательная трубная акустическая головка |
|||
|
Назначение Для работы в качестве датчика к ультразвуковым дефектоскопам отечественного производства |
|||
|
Рекомендуемая область применения Ультразвуковой контроль бурильных труб геологического и нефтяного сортамента в лабораторных и полевых условиях для выявления усталостных трещин в резьбах и месте сварного шва замка и трубы |
|||
|
Описание

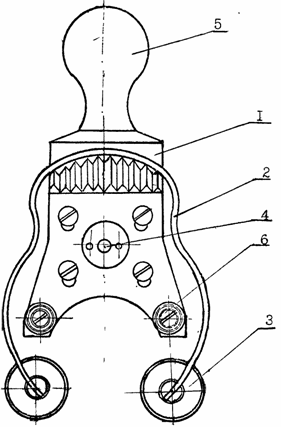

Головка состоит из призмы 1 (см. рисунок) с установленным в ней пьезоэлементом, прижима 2 с подшипниками 3, эксцентрика 4, ручки 5, штуцера кронштейнов с подшипниками 6. Подключается к дефектоскопу с помощью высокочастотного кабеля с разъемом. ИСКАТЕЛЬНАЯ ТРУБНАЯ АКУСТИЧЕСКАЯ ГОЛОВКА Электрические колебания, поступающие от ультразвукового дефектоскопа через соединительный кабель на пьезоэлемент, установленный в призме, преобразуются в упругие волны, которые излучаются в исследуемый предмет. Отразившись от края предмета или границы раздела сред ( в конкретном случае - от трещин), попадают на этот же пьезоэлемент и преобразованные в электрические сигналы поступают в дефектоскоп. Контактная смазка (контактирующая жидкость) - техническая вода поступает через штуцер и систему каналов в теле призмы, смачивает рабочую поверхность головки и проверяемое изделие, обеспечивая надежный акустический контакт. В качестве контактной смазки выбрана техническая вода, поскольку ее свойства удовлетворяют всем требованиям, предъявленным к контактирующим жидкостям. Экономический эффект от применения головки акустической определяется как разность между стоимостью ликвидации аварий бурильных труб из-за обрывов в резьбовом и стыкосварном соединении и стоимостью отбракованных труб плюс затраты на проведение контроля бурильных труб. Применение головки возможно и для ультразвукового контроля цилиндрических и плоских изделий из металла при условии изготовления призмы головки с рабочей частью, соответствующей профилю проверяемых изделий. |
|||
|
Преимущества перед известными аналогами Простота конструкции, незначительная масса, подвод контактирующей жидкости вокруг пьезоэлемента, возможность изготовления под разные диаметры труб с сохранением размеров основных узлов |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Сократилось число аварий бурильных труб из-за обрывов в резьбовых и стыковых соединениях |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 15.08.2000 |
