Описание к ИЛ № 54-310 -00

Результат конструкторской разработки.

«Вихревой» охладитель воздуха работает на принципе энергетического разделения потока газа (Эффект Ранка). Питание вихревого охладителя осуществляется через систему сжатого воздуха.

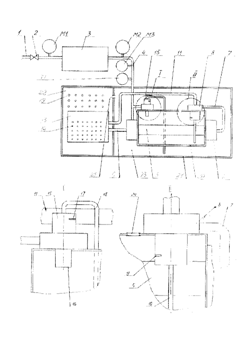

Рис. Схема вихревого кондиционера.

Схема вихревого кондиционера приведена на рисунке 1. Сжатый воздух из заводской пневмосети 1 подаётся через вентиль 2 в блок очистки 3. Очищенный воздух по трубе 4 направляется в «вихревой» охладитель 5 и увлажнитель 15. Разделённый холодный воздух через штуцер 6 подаётся в глушитель 13. Горячий воздух по трубе 7 подаётся на распылитель 8, установленный таким образом, что форсунка 9 распыляет воду на поверхность вихревого охладителя. Подача воды на распылитель осуществляется из корпуса 20 по шлагу 10. Охлаждённый воздух из распылителя 8 по трубе 11 подаётся в глушитель 13, где смешиваясь с холодным потоком вихревогоохладителя выходит через отверстие 14 в смесительную камеру 22 корпуса 21. Увлажнитель 15 установлен таким образом, что через штуцер 16 охлаждённый воздух из увлажнителя обдувает поверхность «вихревого» охладителя, а форсунка 17 распыляет воду на поверхность трубы 11 через отверстие 24. Образованный насыщенный влажный воздух из камеры 23 через отверстие 25 поступает в смесительную камеру 22, где перемешиваясь с холодным воздухом из глушителя подаётся в рабочее место через отверстие 19.
