Предназначена для перемотки крученых капроновых нитей технического назначения 187 текс х 2 и 93,5 текс х 2.

Область применения - предприятия текстильной и химической промышленности.

Устройство и принцип работы.

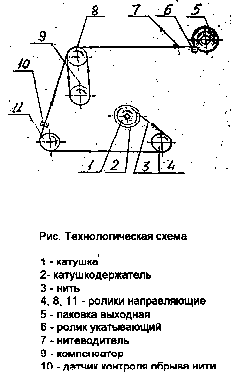

Технологическая схема машины представлена на рисунке. Согласно технологической схеме нить 3, сматываясь с входной катушки 1, установленной на катушкодержателе 2, проходит через направляющие ролики 4, 11, датчик контроля обрыва нити 10, направляющий ролик 8, компенсатор 9, нитеводитель 7, укатывающий ролик 6 и наматывается на выходную паковку 5 прецизионной крестовой намотки.

Остов предназначен для установки на нем всех составных частей машины. Остов содержит вертикальные стойки, соединенные между собой продольными брусьями и связями. Остов установлен на виброопорах.

Механизм намотки в сборе является автономным технологическим местом, осуществляющим прецизионную крестовую намотку на патрон. Содержит механизм намотки, плату, привод, кронштейн, компенсатор, пульт управления, ручку.

Механизм намотки смонтирован на корпусе и содержит колеса зубчатой передачи, ременную зубчатую передачу, винт раскладки с нитеводителем, бобинодержатель, укатывающий ролик. Зубчатые и ременные передачи предназначены для передачи движения от привода к винту раскладки и бобинодержателю с паковкой. Для настройки механизма намотки на определенную линейную плотность нити предусмотрен блок зубчатых колес, установленных на гитаре. Винт с крестовым пазом перемещает ползушку с установленным на ней нитеводителем. Бобинодержатель - цангового типа. Зажим патрона осуществляется пружиной через подвижные корпус, разжимающий цангу. Разжим патрона производится в крайнем правом положении бобинодержателя с помощью ручки. Отвод бобинодержателя в крайнее правое положение осуществляют рукой. Сжатие цанги осуществляют перемещением ручки на себя. Пружина создает необходимое усилие прижима бобинодержателя к укатывающему ролику. Регулировка усилия прижима осуществляется перестановкой зацепа пружины в отверстия планки.
