Результат выполнения технологической разработки.

Машина для очистки коры с плодов бахчевых культур является результатом конструкторской разработки.

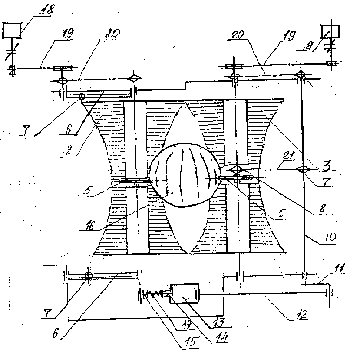

Состоит из рамы 1 (см. рисунок) сварной конструкции, на которой смонтированы две пары горизонтально расположенных щеточных барабанов 2, 3, 4. Нижние барабаны 4 расположены перпендикулярно верхним 2, 3. Каждый из барабанов представляет собой цилиндр, на наружной части которого закреплены щетки, причем иглы щеток имеют разную длину, которая увеличивается от середины к краям. По центру барабанов на подшипниках установлены игольчатые диски 5, обеспечивающие поворот плода 16 в процессе его очистки. Барабан 2 закреплен на рычагах 6 и удерживается в верхнем положении пружинами 7. Барабан 3 имеет игольчатый диск с приводом от электродвигателя 9 посредством приводного вала 10, клиноременной 19 и цепных передач 20, 21, а также звездочек 8, 3. Привод барабанов осуществляется от электродвигателей 9, 18 с помощью клиноременных 19 и цепных 20 передач. Машина имеет автоматическое устройство, обеспечивающее перемещение плода 16 с верхних барабанов на нижние в зависимости от времени очистки плода от коры. Автоматическое устройство включает кривошипы 11, шатун 12, компенсатор 13, тягу 14 с защелкой 15.

Машина работает следующим образом. Плоды подаются сверху по одному дозирующим устройством и попадают на верхние щеточные барабаны 2, 3. Как только плод делает один оборот кривошип 11 через шатун 12, компенсатор 13 и тягу 14 отпирает защелку 15. Барабан 2 опустится под действием веса плода вниз и плод 16 упадет на нижнюю пару щеточных барабанов 4. Пружины 7 возвращают барабан 2 в исходное положение, и он фиксируется защелкой 15, возвращаемой в исходное положение пружиной 17. На верхние барабаны подается новый плод. Нижние барабаны 4 устроены также как и верхние и работают аналогичным образом.

Плод обрабатывается по окружности в двух взаимно перпендикулярных направлениях. Это обеспечивает полное удаление коры со всего плода бахчевых культур. Равномерная и качественная очистка плода осуществляется за счет ударно-счесывающего воздействия на его кору. Скорость перемещения плодов по вертикальной оси сверху вниз регулируется изменением длины кривошипа. Пружины 7 имеют регулировку по весу плода. Производительность машины зависит от сорта и размеров очищаемой культуры.
