Результат выполнения НИР.

Спектрально-импульсный метод преобразования частоты состоит в следующем.

Для преобразования частоты используются два сигнала: информативный и_r,несущий полезную информацию, и сигнал гетеродина u_Г:

и _И=u_Иcos(w_Иt+j_И(t)),

и_Г=uгcos(w_Гt+j_Г).

Причем w_И/w_Г=m/l, где m, l- целые положительные числа, не имеющие общего делителя, m>1. По моментам пересечения сигналами u_И и u_r нулевого уровня напряжения формируются последовательности прямоугольных импульсов e ₁(t) и е₂(t) соответственно. Затем, посредством перемножителя с релейной характеристикой, формируется логическое произведение e_вп(t) упомянутых последовательностей прямоугольных импульсов. Из полученного таким образом сигнала с помощью избирательной системы выделяется низкочастотный сигнал uпp, фаза которого соответствует фазе сигнала uи.

Погрешность по передаче фазы спектрально-импульсного преобразователя частоты имеет две составляющие:

1) методическая погрешность по передаче фазы спектрально-импульсного метода

преобразования частоты;

2) инструментальная погрешность по передаче фазы преобразователя частоты.

Разработанный комплекс программных средств позволяет определять эти погрешности на основе моделирования процесса преобразования частоты. При этом форма импульсов на выходе логического перемножителя аппроксимируется трапецией (кусочно-линейной функцией).

Входные данные: m,l, характеристики логического перемножителя (длительности фронтов и задержек формирования фронтов).

Выходные данные: погрешности по передаче фазы спектрально-импульсного преобразователя частоты.

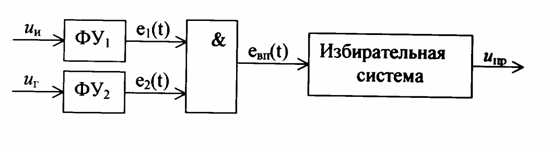

Структурная схема спектрально-импульсного преобразователя частоты:

ФУ - формирующие устройства
