На рисунке приведена структурная схема разработанного програм­много комплекса, состоящая из следующих основных модулей: модели­рование 1 и прогнозирование 2 коррозионного состояния, расчета эф­фективности 3 и вывода результатов. На следующем иерархическом уровне первый модуль подразделяется на блоки: чтение и преобразова­ние исходных данных во внутренний формат базы; выявление оптималь­ной длины участков разбиения трубопроводов с достаточным количест­вом дефектов для анализа коррозионного состояния трубопроводов (КС ТП); выбор оптимальной модели дефектов по глубине, площади или объему; вычисление параметров рельефности и их нормализация с помощью базовых значений; выбор пользователя аддитивной, мультиплика­тивной или комбинированной модели КС ТП; моделирование текущего КС и скорости коррозии ТП.

По желанию пользователя можно перейти к решению задачи прогно­зирования или оценки эффективности функционирования трубопроводов. Модуль 2 подразделяется на блоки: выбор модели прогнозирования на основе решений дифференциальных уравнений первого и второго порядка с запаздыванием; определение параметров выбранной модели; прогнози­рование кинетики КС, скорости коррозии и предложенного коэффициента коррозионной устойчивости металла по длине участка ТП; анализ прог­нозного КС ТП по уравнению связи скорости коррозии и КС.

Блоки, входящие в третий модуль, решают задачу моделирования надежности функционирования, стоимости эксплуатации, поставки газа, эффективности моделирования и функционирования трубопроводов.

Для корреляционного и спектрального анализа поверхности трубо­проводов разработан аналитический блок. Блок вывода результатов в графической и табличной форме является общим для всего комплекса.

Технико-экономический эффект составляет 272 тыс.руб. в год.

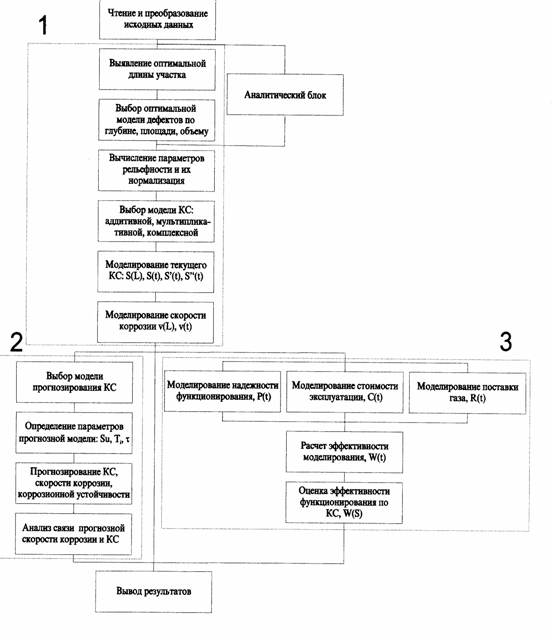

Структурная схема автоматизированного программного комплекса моделирования и прогнозирования коррозионного состояния трубопроводов
