Штамп переналаживаемый

Назначение

Штамповка деталей, в частности, пробивка отверстий в полосовом прокате

Рекомендуемая область применения

Обработка металлов давлением

Описание

В предлагаемом штампе для предотвращения возможного перекоса, являющегося следствием несимметричной нагрузки, возникающей при переналадке, неработающие пробивные пуансоны заменены эластичными элементами, например, из полиуретана, причем усилие сжатия такого элемента соизмеримо с усилием деформации отсутствующего пробивного пуансона.

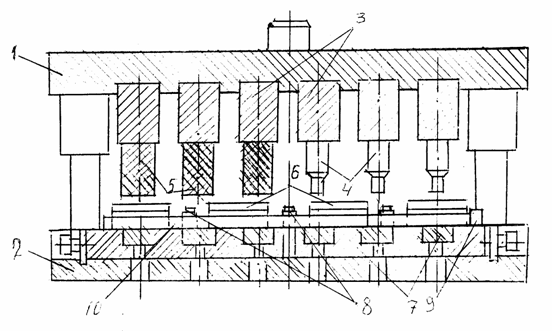

Штамп (см. рисунок) состоит из верхней 1 и нижней 2 плит. На верхней плите установлены блоки 3 крепления пуансона 4. Неработаю­щие пуансоны заменены эластичными элементами 5.

На нижней плите размещены съемники 6, блоки с матрицами 7, направляющие ролики 8 и подвижные упоры 9.

Подача заготовки 10 в штамп и удаление готовой детали осущест­вляется "на проход" вдоль продольной оси.

Штамп работает следующим образом.

При наладке штампа на ту или иную деталь с требуемым числом пробиваемых отверстий неработающие "лишние" пуансоны заменяют полиуретановыми элементами. Заготовку подают толкателем (не показан) до подвижных упоров, причем, направляющие ролики поддерживают про­дольную соосность штампа и заготовки. После фиксации заготовки в штампе, что и прямом ходе ползуна пресса происходит пробивка отвер­стий. При обратном ходе ползуна пресса происходит съем готовой дета­ли с пуансонов съемниками, убираются упоры и следующая заготовка перемешает готовую деталь "на проход", а сама подается до уже под­нятых упоров и далее цикл повторяется.


Штамп переналаживаемый

Преимущества перед известными аналогами

Расширение технологических возможностей за счет переналадки штампов в широком диапазоне

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение себестоимости штамповой оснастки

Возможность передачи за рубеж
