Номер

50-092-00

Наименование проекта

Пояс здания, преднапряженный постоянным усилием связью по патенту № 2000380

Назначение

Предотвращение деформаций стен зданий и сооружений при неравномерных осадках оснований и для увеличения сейсмостойкости зданий

Рекомендуемая область применения

Проектирование и строительство новых и усиление старых зданий и сооружений

Описание

Имеется много различных конструкций поясов зданий. Здесь рассматриваются пояса, опоясывающие здание снаружи и преднапряженные постоянным усилием с помощью связи по патенту № 2000380 и связей по авторским свидетельствам№540957 и № 1686059.


Возможны три варианта применения этих связей: пояс состо­ит из двух тросов; пояс имеет два троса только в тех местах, где стоят связи, создающие усилие преднапряжения и сохраняю­щие его постоянным; пояс имеет один трос (рис. 1 и рис. 2).

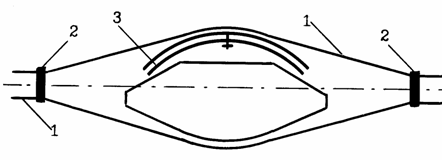

Рис. 1 Участок пояса, где тросы расходятся и стоит связь по патенту

№ 2000380:1 - тросы;2 - хомуты;3 - связь.

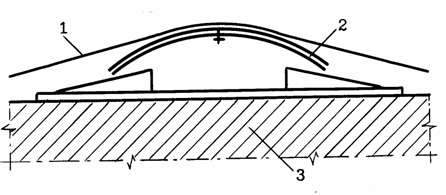

Рис. 2 Пояс с одним тросом, участок, где стоит связь по А.С. № 1686059:

1 - трос;2 - связь;3 - стена здания или сооружения.

Главной частью связей, создающих усилие преднапряжения и сохраняющих его постоянным, является пакет пластинчатых пружин, который состоит из наружных пружин, имеющих меньший по сравне­нию с внутренними пружинами исходный радиус кривизны, и внут­ренних пружин, у которых такой радиус является большим. Именно это, вместе с уклоном поверхностей, на которые опираются концы пакета пружин, приводит к тому, что усилие преднапряжения, создаваемое связью, сохраняется постоянным. Таким образом, связибудучи простыми, являются оригинальными.

Пояс, опоясывающий здание и преднапряженный обычным преднапряжением, имеет следующие недостатки: колебания температуры вызывают колебания усилия преднапряжения в поясе и напряжений в кладке стен, а это способствует разрушению кладки; потери преднапряжений приводят к выключению пояса из работы.

Эти недостатки ограничили применение поясов, опоясывающих здания и сооружения снаружи, хотя этот способ усиления конструк­ций имеет свои достоинства: поскольку пояса устанавливаютсяснаружи, то устроить их можно не нарушая кладки стен и не разбирая конструкций здания.

К достоинствам поясов, опоясывающих здания и сооружения сна­ружи и преднапряженных постоянным усилием следует отнести те, что они, обладая положительными качествами поясов, устанавливаемых снаружи здания и имеющих обычное преднапряжение, не имеют их не­достатков. Кроме этого, связи поглощают энергию колебаний.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества строительства

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.06.2000
