Штамп отрезной гибочный

Назначение

Резка и гибка детали типа "Скоба"

Рекомендуемая область применения

Штампование заготовок

Описание

Результат выполнения конструкторской разработки.

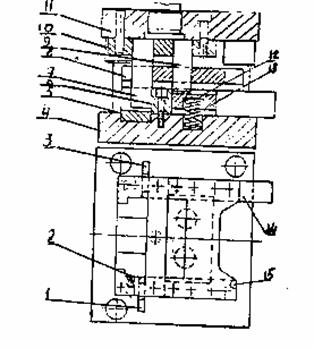

В нижнюю плиту 4 штампа (см. рисунок) врезана гибочная матрица 6. Направляющая правая планка 14 и направляющая левая планка 15 сверху накрыты съемником 8. между направляющими планками под действием двух пружин 12 зафиксирована подушка 13 для поднятия полосы на уровень с отрезной матрицей. К верхней плите 11 штампа прикреплен пуансонодержатель 10, в котором запрессованы гибочный пуансон 7 и отрезной пуансон 9. Полосу подают до временных упоров 1,3. При ходе ползуна пресса вниз отрезной пуансон отрезает заготовку нужной ширины, после чего временные упоры убираются и заготовка полосой проталкивается в гнездо гибочной матрицы, где фиксируется прижимом 2. Затем при ходе ползуна пресса вниз гибочный пуансон гнет скобу, а отрезной - отрезает следующую заготовку, которая полосой снова проталкивается в гнездо гибочной матрицы. Цикл повторяется до полного использования полосы. Штамп обеспечивает правильную геометрию отрезаемых полос при небольшой ширине.





Преимущества перед известными аналогами

Осуществление операции за один ход ползуна

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделия и повышения производительности труда в 2 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

15.02.2000
