Номер

47-028-00

Наименование проекта

Штамп совмещенный

Назначение

Пробивание отверстий и резка швеллера

Рекомендуемая область применения

Штампование заготовок в мастерских, цехах

Описание

Результат выполнения конструкторской разработки.

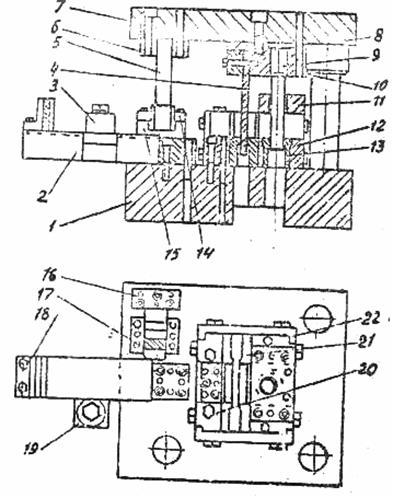

Состоит из нижней плиты 1 (см. рисунок), на которой находятся два матрицедержателя 12 и 20, скрепленные двумя обоймами 22. К матрицедержателю болтами крепится матрица 21, а матрица 13 запрессовывается в матрицедержатель, к нему же крепится съемник 11. Длину заготовки отмеряют сборным упором 2. В нижнюю плиту врезан и закреплен штифтами и винтами противоподжим 16, рядом с ним - основание 15 подпружиненного прижима 17, который закреплен планками 14. К верхней плите 7 прикреплены клинодержатель 6 клина 5, пуансонодержатель 10, в который запрессованы проколочный пуансон 9 и, при помощи прижимной планки 8 и болтов со штифтами, отрубной пуансон 4. Швеллер подается до подпружиненного упора 18. При ходе ползуна пресса вниз подпружиненный прижим под действием клина прижимает швеллер к отрубной матрице и эксцентриковой втулке 3, закрепленной на приваренном кронштейне 19 и служащей для настройки перпендикулярности торца швеллера, прокалывающегося проколочным пуансоном. При ходе ползуна пресса вверх съемник снимает швеллер с проколочного пуансона. Отрубленную деталь убирают. Швеллер снова продвигается до упора и цикл повторяется.
