ИННОВАЦИИ БИЗНЕСУ

Номер

47-022-00

Наименование проекта

Индикатор напряжения цепей питания магнитного пускателя

Назначение

Определение неисправных полупроводниковых комплектующих в схеме

Рекомендуемая область применения

Ремонт радиоэлектронных схем

Описание

Результат выполнения конструкторской разработки.

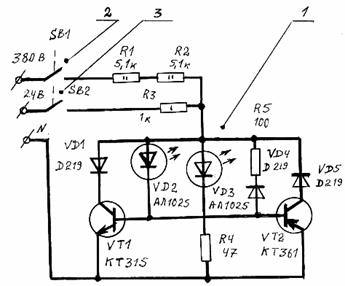

Состоит из транзисторной схемы 1 (см. рисунок), кнопки подачи напряжения цепи управления 3, кнопки подачи напряжения питания на электродвигатель 2. При протекании постоянного тока светится один фотодиод, при переменном - два. Светодиоды защищены транзисторами. Для проверки напряжения в цепи управления включают кнопку управления, для проверки цепи питания электродвигателя используют кнопку питания. Если светодиоды не светятся, то в цепи обрыв.

Преимущества перед известными аналогами

Наличие фотодиодной схемы индикации

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости ремонта в 1,5 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

14.02.2000
