ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 47-015-00 |
|||
|
Наименование проекта Модернизация токарно-винторезного станка мод 1Д63 |
|||
|
Назначение Расточка отверстий |
|||
|
Рекомендуемая область применения Расточные работы |
|||
|
Описание

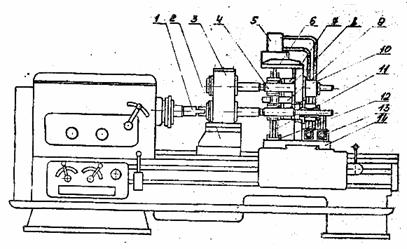

Результат выполнения конструкторской разработки. Состоит из двухшпиндельной головки 3: неподвижно закрепленной через стойку 2 на направляющих станины (см. рисунок). Шпиндель станка соединен с двухшпиндельной головкой оправкой. Вместо поперечного суппорта закрепляется приспособление 14, в конструкцию которого входит направляющая 12 для обрабатываемой детали, неподвижная призма 11, пневмоцилиндр 5, соединенный с подвижной призмой 6. Пневмоцилиндр 7 и упор 9 служат для зажима детали при обработке. Борштанги 4, закрепленные в шпинделях головки, оснащены черновым и чистовым резцами 8. В корпусе приспособления имеются вращающиеся втулки 10 для передней направляющей борштанги. Управление пневмоцилиндрами осуществляется двумя пневмораспределителями 13 43Г-08-61 ГОСТ 18467-78. Обрабатываемая деталь по направляющей загружается в приспособление. Ориентация детали по вертикальной оси производится на неподвижной призме поджатием подвижной призмы пневмоцилиндра. Зажим детали производится пневмоцилиндром, диаметр которого 200 мм, через рычаг к упору.
|
|||
|
Преимущества перед известными аналогами Использование применения частоты вращения шпинделя станка для подбора скорости резания |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Повышение производительности труда в 2 раза. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 10.01.2000 |
