Описание к ИЛ № 42-153-00

Результат выполнения конструкторской разработки.

С целью расширения диапазона приема - передачи радио и телевизионного сигналов на действующей мачте РТС высотой 354,6 м по заданию заказчика - Липецкого областного радио-телевизионного передающего центра Первым Липецким филиалом ОАО «Юговостокстальконструкция» были запроектированы и изготовлены опорные консоли для штыревых специальной связи на отметках 165,5 и 192,5 м (см. рисунок).

Для исключения выполнения сварочных работ на высоте все монтажные соединения и узлы примыкания опорных консолей к мачте РТС были предусмотрены на болтах нормальной точности.

Учитывая эргономические требования, работу по креплению опорных консолей на мачте на исключительно больших высотах, все составляющие элементы консолей были предусмотрены максимально технологичными и по массе от 2 до 45 кг.

Собственно опорная консоль состоит из двух полуколец 1,2, закрепляемых к трубчатой ветви ствола мачты, опорных балок 3,5, рычага 4, хомутов из двух элементов 6,7 и 9,10, соединительной планки 8 и стоек под антенну 11.

В конструктивном отношении все отправочные марки изготавливаемых элементов предусмотрены из широко применяемых профилей металлопроката, таких как уголок, гнутые квадрат и швеллер, а также листовой металл. Общая масса металлоконструкций для изготовления опорных консолей на указанных отметках составляет 915,9 кг в том числе 29,9 масса монтируемых метизов. Особое внимание при разработке проекта было обращено на обязательное проведение контрольной сборки прим установке полуколец на стойку эксплуатируемой мачты РТС с целью проверки качества изготовления и обтяжки указанной стойки.

Установка элементов опорных консолей проводилась силами эксплуатационной службы с помощью стационарного крана - укосины, находящегося на мачте РТС с соблюдением всех необходимых требований по технологической последовательности и безопасности ведения работ.

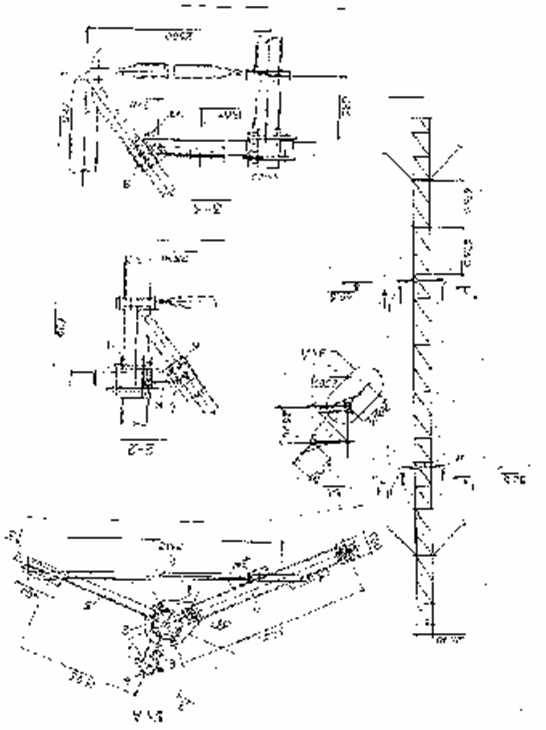

Рис. 1 Реконструкция мачты РТС
