Номер

42-105-00

Наименование проекта

Устройство для сбора нефти с поверхности воды.

Назначение

Очистка зеркала водоемов от нефтепродуктов при аварийных и эксплуатационных разливах

Рекомендуемая область применения

Машиностроение

Описание

Описание к ИЛ № 42-105-00

Данная работа является результатом выполнения конструкторской разработки.

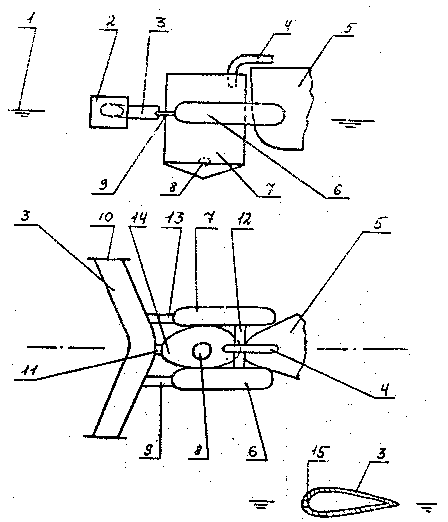

Устройство (см. рисунок) включает параллельные поплавки 6 и 7, соединенные в носовой части при помощи кронштейнов 13 и 9 с нефтеприемником 3, представляющим собой в плане горизонтальные полые трубчатые элементыv-образной формы, торцы которых заглушены планками 2 и 10. На передних кромках нефтесборника выше ватерлинии 1 выполнены продольные щели 15. Нефтесборник вершинойv-образной фигуры присоединен к сборному резервуару 14, соединяясь с ним полым каналом 11. В нижней части сборного резервуара, имеющего в поперечном сечении каплеобразную форму, установлен сферический клапан-поплавок 8 из материала, который тонет в нефти и всплывает в воде (или полый такого же веса).

Поперечная связь 12 соединяет поплавки над ватерлинией, образуя гнездо для носовой части судна-носителя 5. Шланг 4 соединяет верхнюю часть сборного резервуара со всасывающей полостью нефтеперекачивающего насоса, установленного на судне - носителе и используемого для перекачки нефти в цистерну (емкость). Нефтесборник в поперечном сечении имеет форму капли, что обеспечивает лучшую гидродинамику при обтекании его потоком.

При перемещении устройства по поверхности водоема нефть с водой через продольные щели и полый канал поступает в сборный резервуар. Из его нижней части через отверстие, открываемое при всплытии в воде клапана-поплавка, вода сливается, а из верхней полости нефть по шлангу перекачивается в цистерну на судне-носителе.

Выполнение нефтеприемника в виде горизонтальных крыльевv-образной формы, которые имеют в поперечном сечении форму капли, и выполнение сборного резервуара в виде вертикально поставленного к поверхности воды крыла, обеспечивает незначительное сопротивление воды при перемещении устройства, а также снижает эмульгирование нефти, улучшает условия ее сбора. Направленность выпуклой части горизонтальных крыльев нефтеприемника к сборному резервуару улучшает подачу к нему нефти.



Устройство для сбора нефти


Преимущества перед известными аналогами

Простота конструкции

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

В 2 раза повысилась эффективность работы, улучшилось качество очистки воды

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.06.2000
