Результат выполнения технологической разработки.

Предлагаемый способ уборки зерновых культур отличается тем, что в целях уменьшения потерь зерна и снижения энергоемкости процесса во время транспортирования и просушивания измельченной массы осуществляют сепарацию мелкого зернового вороха с последующим отводом его на очистку.

Предлагаемый способ уборки зерновых культур включает следующие технологические операции: срезание массы, измельчение, транспортирование на стационар, просушивание, домолот, очистку вороха и подачу продуктов обработки к местам складирования. Во время транспортирования и просушивания измельченной массы осуществляют также сепарацию мелкого зернового вороха с последующим отводом его на очистку.

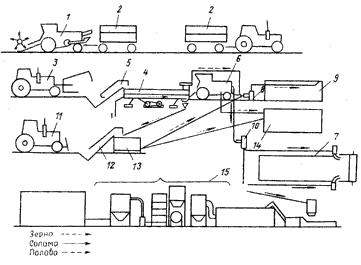

На рисунке изображена схема уборки и обработки зерновых культур.

Средства для реализации данного способа следующие: жатка-измельчитель 1; тележка 2; навес-накопитель; трактор-толкатель 3; сушилка 4; дозирующееустройство 5; молотилка 6; скирдообразователь 7; оборудование для транспортировки, хранения и переработки соломы и подработки зерна: система подачи половы 8, половохранилище 9, система подачи соломы 10, трактор-толкатель 11 со щеточным устройством, дозатор зерна 12, ворохоочиститель 13, механизированный зерносклад 14, комплекс машин 15 для получения гранул или брикетов из соломы и добавок.

При уборке жаткой-измельчителем 1 биологический урожай зерновых культур срезают, измельчают (длина резки 15-20 см) и грузят в тележку 2. После этого измельченную массу транспортируют на стационар. В процессе транспортирования массы с поля на стационар из него выделяют мелкий ворох, содержащий до 40% зерна, вымолоченного в процессе измельчения. На стационаре выгружают раздельно мелкий зерновой ворох и остальную часть массы - стебельный ворох. Последний хранят в условиях стационара на специально оборудованных крытых площадках (накопителях), а затем подают тракторами-толкателями 3 к дозирующему устройству 5 и на просушивание. Массу сушат в сушилке 4 при температуре до 50 ⁰С в течение 3-5 мин, при этом одновременно осуществляют ориентирование стебельного вороха, сепарацию зернового вороха и отделение легковесной фракции, которая подается в половохранилище 9.

Стебельный ворох с сушилки 4 направляют на домолот. Продукты обмолота направляют: зерно - на очистку; полову - пневмотранспортом в половохранилище 9, солому - пневмотранспортом в скирдообразователь 7 и на переработку в брикеты при помощи комплекса машин 15.

Выделенный в процессе транспортировки с поля мелкий зерновой ворох трактором-толкателем 11, оборудованным щеточным устройством и дозатором 12, подают на очистку в ворохоочиститель 13, сюда же подают зерновой ворох, выделенный при просушивании. Суммарно на очистку мелкого вороха поступает до 70% зерна от общей массы урожая.

При использовании предлагаемого способа уборки зерновых культур достигаются повышение производительности молотилки, уменьшение травмирования зерна, экономия энергии.
