Результат выполнения конструкторской разработки.

Предлагается способ стабилизации качества отцентрифугированного сахара при изменении технологических параметров утфеля и подачи его в центрифугу.

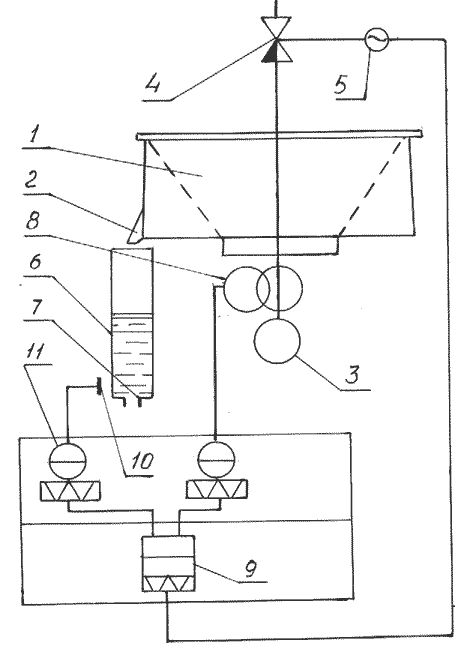

Схема автоматической системы управления процессом непрерывногоцентрифугирования утфелей последней и промежуточной кристаллизации:

1 - ротор; 2 - патрубок для отвода оттека; 3 - электродвигатель; 4 - диафрагменный приводной шибер; 5 - электродвигатель шибера; 6 - мерная емкость; 7- устройство для сужения потока; 8 - трансформатор тока; 9 - электронный регулятор; 10 - щелевой расходомер; 11 - дифференциальный манометр, имеющий электрический или дифференциально-трансформаторный выход.

Это достигается тем, что определяют отношение массы оттека к массе поступающего на разделение утфеля в единицу времени при качественных показателях выделенных фракций, соответствующих заданным. При этом количество поступающего в центрифугу утфеля и тепловлажностный режим работы регулируют таким образом, чтобы установленная величина вышеуказанного отношения была постоянной в процессе разделения.

Для стабилизации отношения массыgоттека к массеqисходного утфеля необходимо измерить высоту жидкости в емкости 6 (см.рисунок) переменного уровня и потребную мощность приводного электродвигателя 3, вращающего ротор 1. При этом количество оттека, вытекающего из патрубка 2, измеряют при помощи емкости переменного уровня, дифференциального манометра 11 и щелевого расходомера 10. Количество подаваемого в ротор 1 центрифуги утфеля измеряют величиной потребной мощности электропривода 3 при помощи регулятора 9 активной мощности и трансформатора 8 тока. От дифференциального манометра 11 на регулятор 9 активной мощности подается сигнал, который стабилизирует отношениеg/qизменением подачи утфеля.

Регулятор 9 воздействует на исполнительный механизм диафрагменного шибера 4 (привод 5 диафрагменного шибера 4 комплектуется исполнительным механизмом), который регулирует поступление утфеля в ротор 1 центрифуги в соответствии с отношением g/q, стабилизируя при этом качество и степень разделения утфеля.
