Разработка может использоваться в различных технологических процессах, в частности для снижения тягового сопротивления при установке на рабочих органах почвообрабатывающих машин, в металлургии для дегазации расплавленных металлов, в устройствах для предотвращения накипи и др.

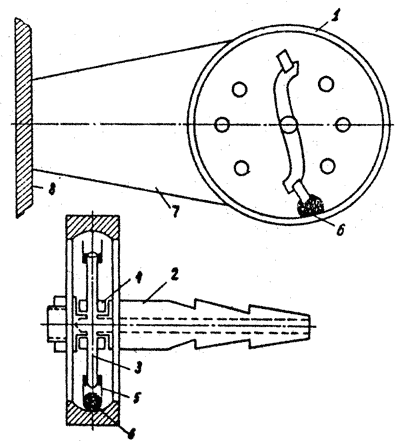

На рисунке представлен вибратор к устройству для предотвращения накипи.

Вибратор к устройству для предотвращения накипи

Вибратор содержит обойму 1 с направляющей для перемещения шарика 6, патрубок 2 для подачи сжатого воздуха в сопла 3, установленные на оси обоймы. На патрубке установлен подшипник 4 для размещения сопел, которые снабжены направляющими 5 для размещения в них шарика. К обойме прикреплен волновод 7, служащий для передачи вибрации на металлоконструкцию технологического аппарата 8.

Вибратор работает следующим образом.

Сжатый воздух по каналу патрубка поступает в сопла, которые начинают вращаться за счет реактивных сил, возникающих при истечении газа. Вместе с соплами вращается и шарик, размещенный внутри направляющих. При движении шарика внутри обоймы возникают значительные центробежные силы инерции, что приводит к возникновению вибрации широкого спектра амплитуд. Передача колебаний с обоймы на металлоконструкцию технологического аппарата осуществляется посредством волновода.

Предлагаемая разработка обеспечивает высокую эффективность работы за счет увеличения амплитуды и частоты возбуждаемых колебаний.
