Результат выполнения технологической разработки.

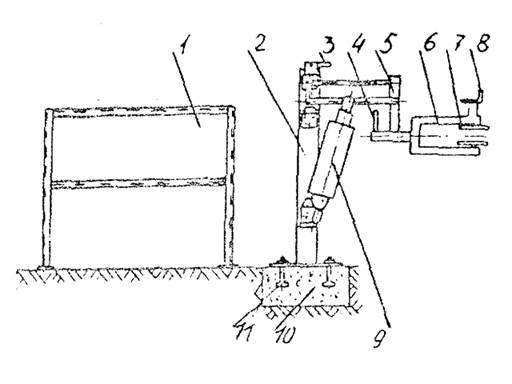

Приспособление состоит из ванны с водой 1 (см.рисунок), вертикальной стойки 2, закрепленной на фундаменте 10 анкерными болтами 11, к которой шарнирно крепится держатель 5, имеющий вилку для установки радиатора. На вертикальной стойке смонтирован в подшипниковой опоре пневмоцилиндр 9, шток которого соединен с держателем.

Держатель выполнен в виде четырехзвенного механизма, позволяющего перемещать радиатор в вертикальной плоскости. Приспособление работает от пневмосети.

Для выполнения ремонтных работ радиатор устанавливают в вилку и фиксируют подпятниками 7, перемещая один из них винтом с рукояткой 8. Удобное положение радиатора при ремонте фиксируют рукояткой 4.

После ремонта вилку с радиатором устанавливают в горизонтальное положение. В результате освобождается ручка 3 держателя. Штоком пневмоцилиндра держатель перемещается в крайнее верхнее положение.

Испытания производятся нагнетанием сжатого воздуха.

Приспособление для ремонта и испытания радиаторов
