Номер

24-279-00

Наименование проекта

Контрольное приспособление

Назначение

Контроль радиусов-векторов центрового профиля дисковых и пазовых кулачков.

Рекомендуемая область применения

При контроле радиусов-векторов в интервале от 40 до 180 мм.

Описание

Результат выполнения конструкторской разработки.

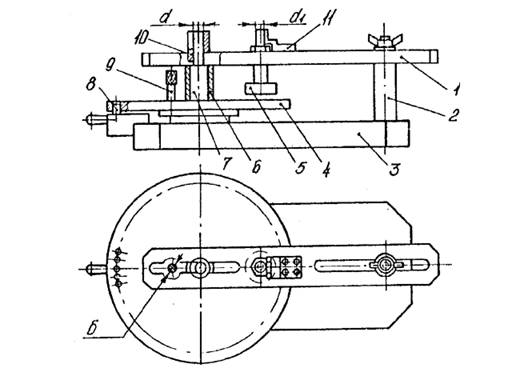

Контрольное приспособление состоит из основания 3 (см.рисунок) с жестко установленными на нем центральной осью 7 и стойкой 2, по которым перемещается подвижная планка 1 с измерительным роликом 5.

Для установки кулачка в требуемое для контроля положение служит делительный диск 4, вращающийся вокруг центральной оси, и фиксатор 8.

Кулачок и делительный диск соединяются пробкой 9, для которой в кулачке и диске выполнены специальные отверстия А и Б.

Комплекты переходных втулок 6 и сменных измерительных роликов предназначены для расширения диапазона применения приспособления. С целью уменьшения погрешности замера для направления измерительных пяток микрометра во втулке 10 и планке 11 выполнены пазы.

Радиус-вектор кулачка определяют с учетом действительных диаметров осей - d детали и измерительного ролика - d1.


Приспособление для контроля радиусов векторов

центрального профиля кулачков

Преимущества перед известными аналогами

Универсальность, конструктивная простота.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 8 раз, экономия материалов в 2 раза, улучшение качества изделий, повышение производительности труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.11.2000
