Номер 24-233-00 |
|
Наименование проекта Устройство для поверки и настройки автоматических выключателей постоянного и переменного токов |
|
Назначение Наладка и поверка автоматических выключателей напряжением 0,4 кВ первичным током, в том числе с электронным блоком защит, на электростанциях, подстанциях, в электролабораториях и службах метрологии. |
|
Рекомендуемая область применения При наладке и поверке автоматических выключателей с механическим или электронным блоками защит всех марок. |
|

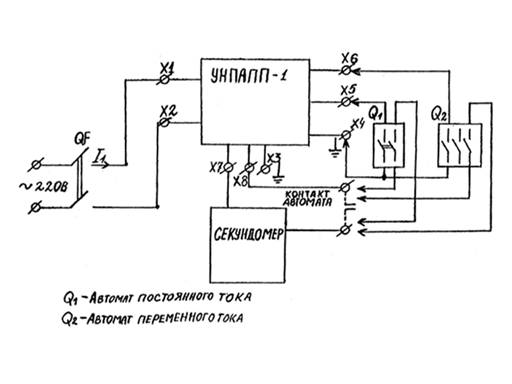

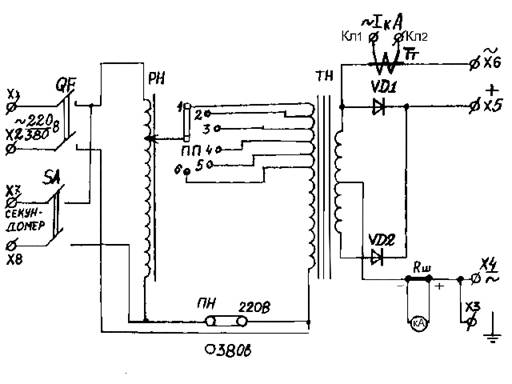

Описание Результат выполнения конструкторской разработки. Устройство для поверки и настройки автоматических выключателей постоянного и переменного токов (УНПАПП) включает: регулятор напряжения РН (рис.1), нагрузочный трансформатор ТН, трансформатор тока Тт, выпрямители vd1, vd2, шунт постоянного тока rш, переключатель положения ПП, автомат питания устройства qf, входные клеммы устройства Х1, Х2, выходные клеммы трансформатора переменного тока Кл 1, Кл 2, выходные клеммы устройства Х4, Х5, Х6, клеммы подключения секундомера Х7, Х8. Поверяемый выключатель (рис.2) постоянного тока подключают к клеммам Х4, Х5, а к клеммам Х4, Х6 - выключатель переменного тока. Заземление подключают к клемме Х3. Затем подключают секундомер к клеммам Х7, Х8. Для выключателей переменного тока подключают выносной электронный амперметр. Переключатель положения «ПП» устанавливают в положение «1», переключатель ПН - на напряжение 220В или 380В. Регулятор напряжения «РН» устанавливают в положение «О» (минимальное напряжение). С помощью тумблера « sa» подключают секундомер. Включают автомат питания qf и регулятором напряжения устанавливают по шкале «кА» требуемый ток нагрузки. Выключатель прошел поверку, если показания устройства и времятоковой характеристики совпадают. Технико-экономический эффект от внедрения устройства - 76,88 млн.руб.
постоянного и переменного токов |
|
Преимущества перед известными аналогами Отсутствуют электронные схемы управления. Выходное напряжение - синусоидальное. Малые габаритные размеры и масса. Простота эксплуатации. Совместимость с любыми электронными приборами контроля тока и времени. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости, повышение производительности труда в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 04.09.2000 |
