Номер

24-226-00

Наименование проекта

Высоковольтный параметрический трансформатор

Назначение

Для применения в высоковольтных источниках питания (озонаторных установках) в качестве согласующего элемента между преобразователем частоты и озонатором.

Рекомендуемая область применения

При применении в высоковольтных источниках питания.

Описание

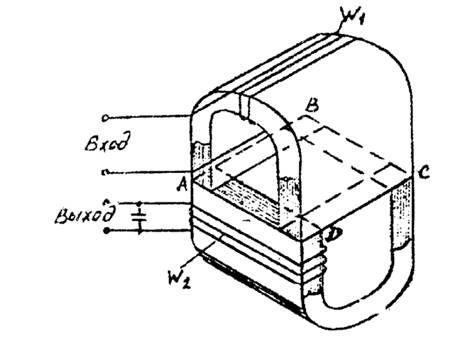

Трансформатор (см.рисунок) состоит из двух С-образных сердечников, взаимно развернутых на 90⁰и состыкованных вместе. Потоки первичной w₁ивторичной w₂обмоток в такой системе взаимодействуют только в местах стыка по четырем углам А, В, С, d. В результате взаимного ортогонального расположения обмоток электромагнит-ная связь между ними отсутствует и резкие изменения параметров выходной цепи не передаются на входную, а из входной цепи - на выходную.

При изготовлении высоковольтной обмотки в качестве межслоевой и наружной изоляции используют фторопластовую ленту, которая выступает за край катушки и по окончании намотки заворачивается кверху, охватывая катушку со всехсторон.

Высоковольтный параметрический трансформатор

Преимущества перед известными аналогами

Малые габариты и масса, улучшена работа тиристорного преобразователя за счет отсутствия магнитной связи между обмотками трансформатора.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.08.2000
