Стенд содержит установленную на основании 1(см. рис. 1) платформу2 с приводом ее вращения, средства для разгона каретки включают диаметрально расположенный на платформе полый цилиндр 3(см. рис. 2) c расположенной у оси вращения платформы заслонкой 9для герметичного перекрытия цилиндра, управляемый привод 10(см. рис. 3) для поступательного перемещения заслонкии жидкость 11, заполняющая часть полости цилиндра, расположенную со стороны каретки. Капсула 4 для размещения испытуемого изделия 5 установлена внутри цилиндра 3, фиксатор 6 исходного положения капсулы 4 размещен на периферии платформы 2. Тормозное устройство для остановки каретки включает установленный на периферии платформы на стороне противоположной фиксатору 6 упругий элемент 7. Вблизи оси платформы 2 в цилиндре 3 выполнен поперечный паз 8, в котором устанавливается заслонка 9. Привод 10 поступательного перемещения заслонки 9 закреплен на платформе 2. К цилиндру 3 подключена образующая с ним сообщающиеся сосуды магистраль 12, площадь поперечного сечения которой больше площади зазора между внутренним диаметром цилиндра и наружным диаметром капсулы, при этом отверстия 13 для сообщения цилиндра с магистралью выполнены в боковой стенке цилиндра, а расстояние между осями отверстий меньше длины капсулы.

Стенд работает следующим образом. Капсула 4 с изделием 5 размещается на периферии платформы 2 в цилиндре 3(как показано на рис. 1)и фиксируется фиксатором 6. Заслонку 9 вдвигают в паз 8. Часть цилиндра, где размещена капсула, через специальный штуцер заполняют жидкостью 11. Платформу раскручивают до расчетной угловой скорости. При этом жидкость центробежными силами прижимается к периферии цилиндра от оси вращения платформы. Поскольку вес капсулы с изделием меньше веса объема жидкости, соответствующего объему капсулы, на нее действует выталкивающая сила Архимеда. Приводом 10 отодвигают заслонку 9, освобождая полость цилиндра для пролета капсулы. Фиксатором 6 освобождают капсулу, которая под действием сил выталкивания ускоренно перемещается к периферии платформы в направлении упругого элемента 7, встречается с последним, затормаживается и прижимается центробежными силами к периферии платформы. При этом на изделие действует знакопеременный ступенчатый импульс ускорения. При движении капсулы в части цилиндра, заполненной жидкостью, объем жидкости выталкиваемый ею, перетекает преимущественно по магистрали 12, а не в зазоре между капсулой и цилиндром.

Новшество позволяет уменьшить зазор между капсулой и полостью цилиндра, и как следствие, уменьшить уровень поперечных колебательных составляющих, действующих на испытуемое изделие.

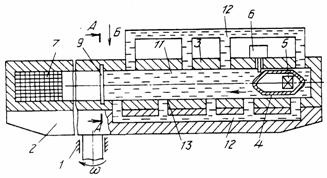

Рис. 1. Стенд для испытания изделий на воздействие знакопеременных ступенчатых ускорений(вид сбоку).

Рис. 2. Стенд для испытания изделий на воздействие знакопеременных ступенчатых ускорений(разрез А-А).

Рис. 3. Стенд для испытания изделий на воздействие знакопеременных ступенчатых ускорений(вид Б).
