Результат конструкторской разработки.

Рядная пескометная головка со­держит приводной ротор 1 с ковшом 2 и держателем 3 ковша 2, кожух 4 с окнами для загрузки 5, выброса 6 формовочной смеси 7 и со стенками 8 и 9, крышку 10 кожуха 4, шарниром 11 связанную с ним и закрепленную болтами 12 направляющую дугу 13, закрепленную в крышке 10 болтами 14 и гайками 15, ленточный конвейер 16, шиберную заслонку 17, подвижную стенку 18 жестко соединен­ную с направляющими 19, винты 20 с гайками 21 (показано по од­ной) и шибер 22, также жестко соеди­ненный с подвижной стенкой 18 и перекрывающий собой доступ формовочной смеси 7 из бункера 23 (по­казан условно) на часть ленточного конвейера 16, находящуюся между подвижной стенкой 18 и ближайшей к ней стенкой 8 кожуха 4. При этом каждая гайка 21 имеет цилиндричес­кий выступ 24, с помощью которого она фиксируется на стенке 8 кожуха 4 от продольного перемещения, имея, однако, свободу для вращения. Име­ются стаканы 25, закрепленные на стенках 8, имеющих щелевое отверстие 26.

Работает такая пескометная голов­ка следующим образом.

Перемещением подвижной стенки 18 создается ширина 1 потока формовоч­ной смеси 7, равная длине ряда, не­обходимого для укладки в опоку. Перемещение подвижной стенки 18 осуществляется навинчиванием на винты 20 или свинчиванием с них гаек 21, имеющих возможность для вращения, но ограниченных в свобо­де продольного перемещения стакана­ми 25. Вместе с подвижной стенкой 18 перемещается шибер 22, входящий в щелевое отверстие 26 стенки 8 кожуха 4. Таким образом, подвижной стенкой 18 с шибером 22 закрывается часть ленточного конвейера 16 и тем самым на эту часть конвейера закрывается доступ формовочной смеси 7. Другой же частью ленточно­го конвейера 16, расположенной между подвижной стенкой 18 и стен­кой 9 кожуха 4 будет формироваться поток формовочной смеси 7 с шириной равной t. Так как подвижная стенка 18 пересекает путь движения ковша 2 с держателем 3, необходимо устано­вить последние, согласовав их размер с длиной требуемого рядаl, формо­вочной смеси 7 в опоке.

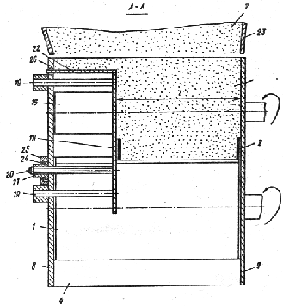

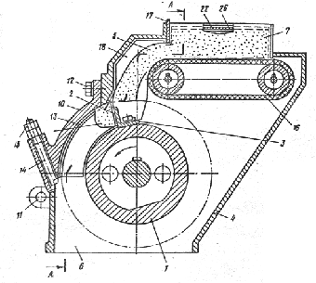

Рис. Пескометная головка
