Номер 08-141-00 |
Наименование проекта Копировально-шлифовальный автомат |
Назначение Шлифование криволинейных деревянных деталей |
Рекомендуемая область применения Механическая обработка и отделка древесины в производстве мебели |
Описание
Результат конструкторской разработки. Автомат (см. рис.) состоит из станины 1, шлифовальных головок 2, помещенных на плитах 3 с осями 4 и оснащенных шлифовальными инструментами 5. Тяги с пальцами соединяют плиты с секциями копира, закрепленными на пластинчатом конвейере и с помощью кронштейна опирающимися на направляющие. Упоры 6 установлены на копирах. В позиции разгрузки помещены датчики и выталкиватель, для загрузки служит магазин, помещенный над конвейером так, что нижняя из уложенных в него .деталей опирается на секции копира. Автомат работает следующим образом. При перемещении конвейера деталь упором 7 выносится из магазина и подается в зону шлифования. Копиры, взаимодействуя с пальцами, тягами устанавливают шлифовальные инструменты в положение, соответствующее профилю и кривизне детали. Величина снимаемого припуска и первоначальное положение инструментов устанавливаются регулировкой длины тяг. На выходе из зоны шлифования деталь взаимодействует с датчиком, который управляет выталкивателем. Повышение производительности обеспечивается снабжением автомата замкнутым конвейером, несущим копиры, на каждом из которых выполнена несущая поверхность для установки детали и каждый копир снабжен упором для подачи детали в зону шлифовки, что предотвращает наличие холостых ходов механизма подачи.
7

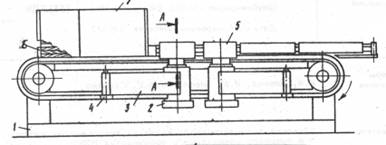

Рис. Копировально-шлифовальный автомат |
Преимущества перед известными аналогами Отсутствие холостых ходов механизма подачи |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Повышение производительности в 1,8 раза |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 11.12.2000 |
